请教个AD原理图怎么设置只框选元器件?

录入:edatop.com     点击:
各位大师,小弟想请教下AD的原理图怎么设置只框选选中元器件而不把网络也选中了

1.在原理图页面,光标任意放在一个器件上单击右键弹出选项,点先Find Similar objects...
2.在弹出Find Similar objects对话框 保持内容不变直接点击Apply则所有器件选中,再点OK关掉对话框。
3.在刚选中的所有器件后,在空白处单击取消刚选中的器件,则只有器件突出来其它连线、网络名等都淡掉了。
4.在这种状态下就可以任意框选任意器件了。

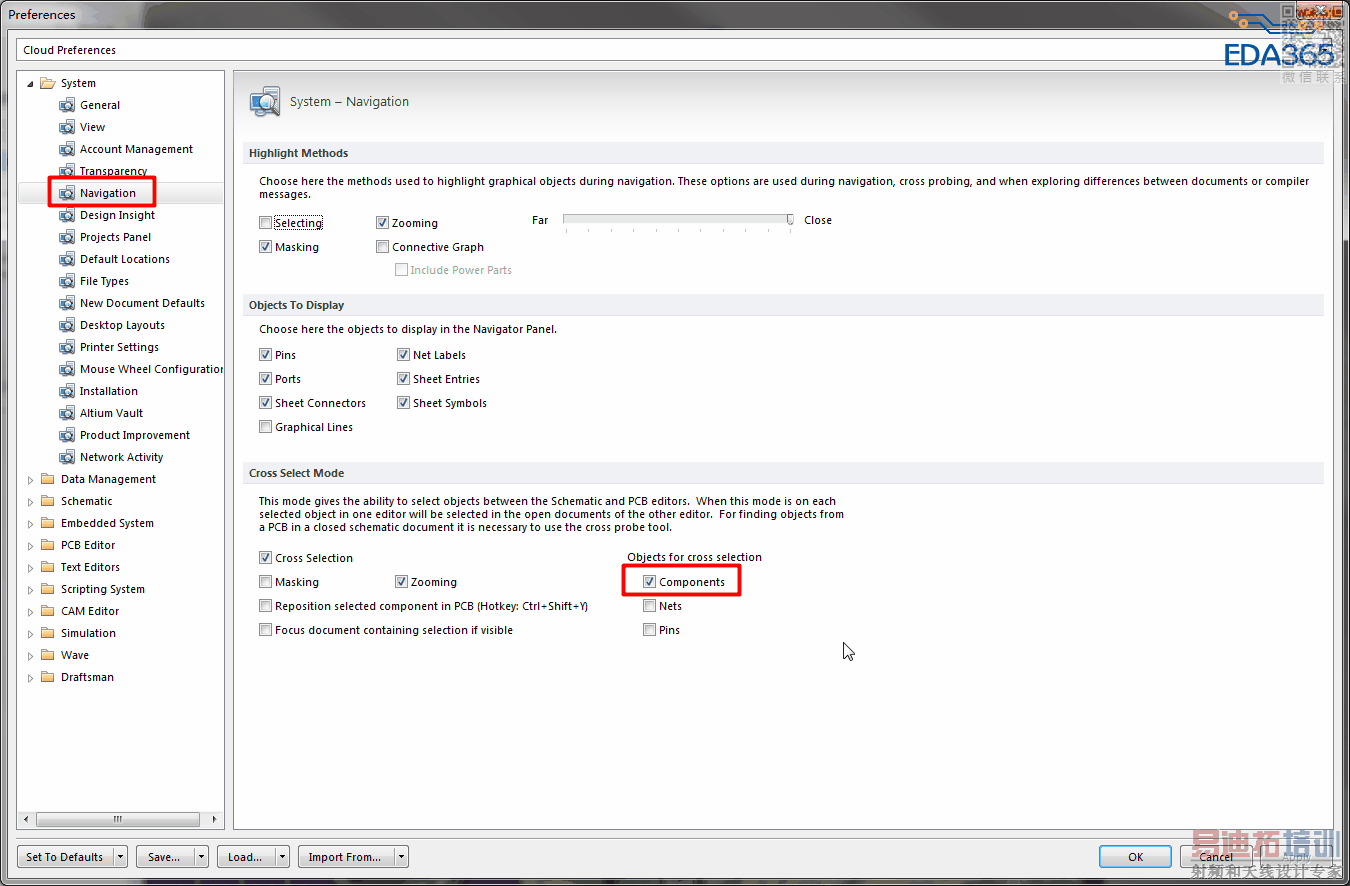

如截图所示位置设置


这是哪个版本的

17.1.5
