布局神器交叉选择元件放置
录入：edatop.com 点击：
可能我们最常用的命令就是Arrange
Within Rectangle 就是框选原理图一堆器件，在pcb中画一个框聚拢
下面介绍另外一种方法
原理图和PCB之间的交叉选择和元件放置

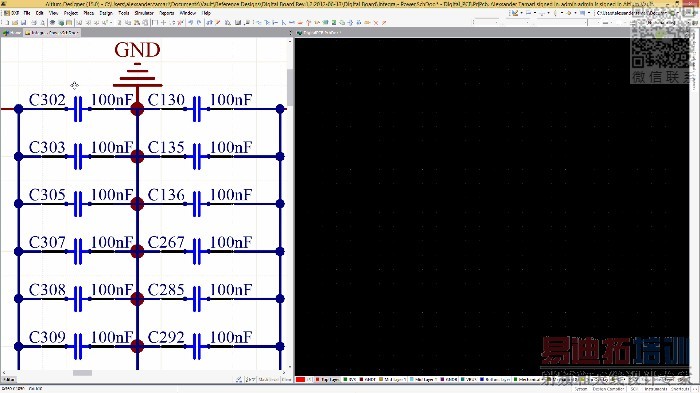

交叉选择元件布局，可以在原理图上有序地选择特定元件，然后在PCB板中有序地放置。这能使您的设计井井有条，易于编辑。如图
使用方法
1.按住Shift键，在原理图上依次单击想要放置在电路板中的所有元件。
2.切换到PCB文档，选择Tools> Component Placement > Reposition Selected Components。（toc）
3.单击PCB板，放置选中的元件。
放置在PCB上的元件会遵从在原理图中选中的顺序，从而保持设计的一致性和协调性。
如果常用此方法可以直接将Reposition
Selected Components设为快捷键，按住CTRL点击此命令即可
Within Rectangle 就是框选原理图一堆器件，在pcb中画一个框聚拢
下面介绍另外一种方法
原理图和PCB之间的交叉选择和元件放置
交叉选择元件布局，可以在原理图上有序地选择特定元件，然后在PCB板中有序地放置。这能使您的设计井井有条，易于编辑。如图
使用方法
1.按住Shift键，在原理图上依次单击想要放置在电路板中的所有元件。
2.切换到PCB文档，选择Tools> Component Placement > Reposition Selected Components。（toc）
3.单击PCB板，放置选中的元件。
放置在PCB上的元件会遵从在原理图中选中的顺序，从而保持设计的一致性和协调性。
如果常用此方法可以直接将Reposition
Selected Components设为快捷键，按住CTRL点击此命令即可
高手！
受教，多谢小编
高手呀，谢谢分享！
高手呀，谢谢分享！
支持一个，还有这个神器。
支持一个，还有这个神器。
刚刚测试过了，对于小板还是可以这样子使用，
学习了，小编用的是哪个版本的AD
很好用啊！
AD06及以上
模块复用什么时候也讲讲
哈哈 近期可以总结一下
