关于原理图和PCB交叉选择

录入：edatop.com 点击：

在PADS软件中，pcb布局时有这么一个功能很好用：原理图和PCB关联后，在原理图选择器件，PCB中该器件也会被选中，然后鼠标切换到PCB，此时按快捷键Ctrl+E，被选中的器件会自动的被移到当前鼠标所在的位置。这个功能对器件多的大板子的布局相当好用。
不知道Altium有没有这样的功能。目前我只知道，在Altium中关联原理图和PCB后，使用cross select功能，在原理图选中了器件，PCB中该器件也会处于选中状态，但是在pcb中要移动该器件，还得鼠标移到该器件上，然后左键按住，把器件拉到想要的位置。如果板子很大，器件很多，这么移动是挺不方便的。
请问大家有更好的方法吗?

Tools\Component Placement\Reposition Selected Components

十分感谢楼上提示。每次都点这么长的菜单有点麻烦，我给这个命令弄了个快捷键Ctrl+E，效果跟PADS一样了。

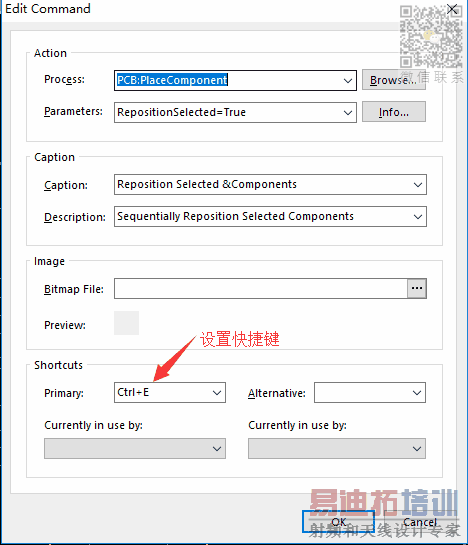

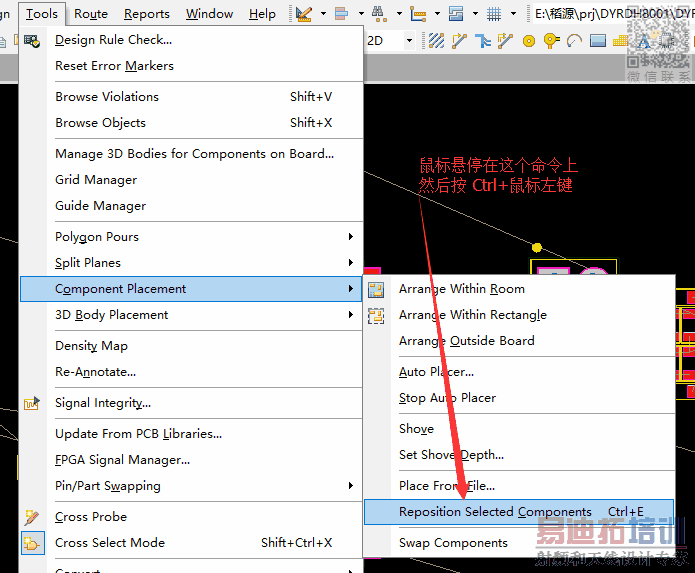

具体步骤：打开Tools\Component Placement\Reposition Selected Components，把鼠标悬停在该命令上，然后按ctrl+鼠标左键，这时会弹出命令设置窗口，在这个窗口里头选择自己期望的快捷键就ok了。
