初学遇到几个问题1

1.我用protel99se画原理图,输出网络表,然后生成.pcb自动布局,布线之后,一切都很正常,可是再一调整,红色的线就消失了,请问这样正常吗?还是那里........(别的颜色的线都正常显示)

2.我在原理图的"μF"在pcb中变成不知道什么码了！

3.我想看pcb的3D 效果,结果它自动把软件都关了，再开,它弹出警告,关了又弹只有重启！

谢谢您看完我的问题！

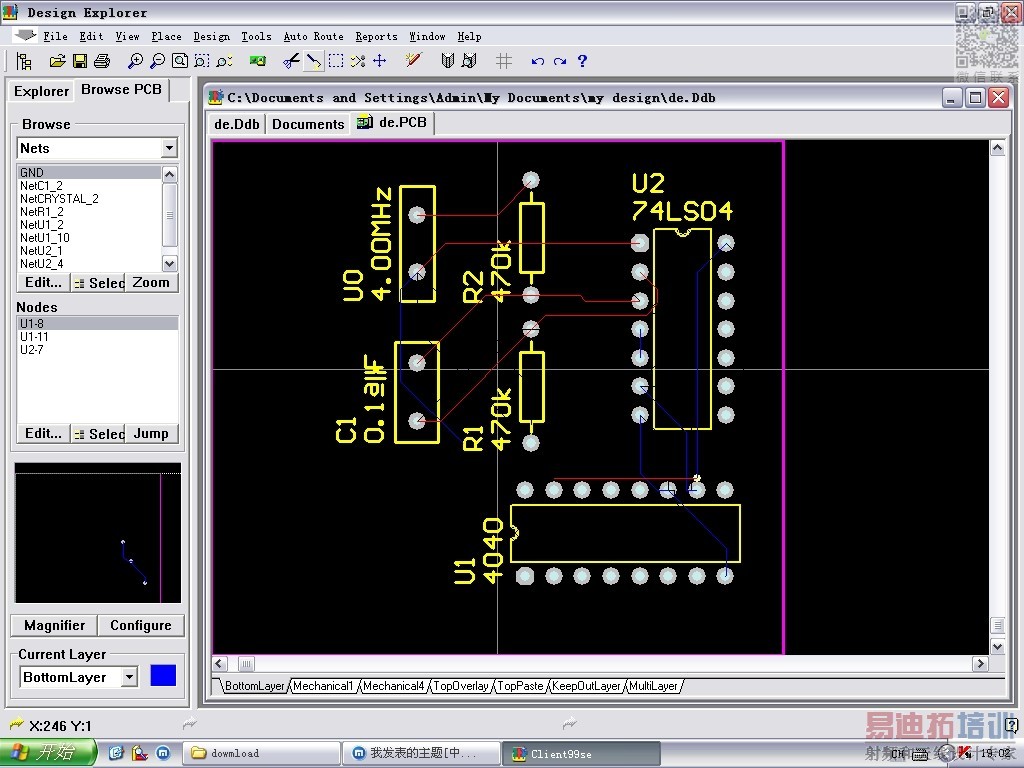

图片！

把图贴上来．

要是看不清楚，可以下载下来放大看，谢谢了！

C1 0.1μF

没用过自动布线。望小编早日解决问题

正在学习之中！

哎！我呀也是刚刚才接触呀！

帮不了你了.希望你早日解决,随便把你解决后的心得贴上来.

供大家分享分享.

你所说的问题1我不是太明白，你所指的消失是什么意思?预拉线还有吗?还有就是你说的调整是调整线还是调整布局?

问题2应该是PCB不支持你所输入的。PCB对于支持不了的码就会显示为乱码，你可以直接用uf表示。或是直接写数字，例如104=0.1uf

问题3，99的3D好像没什么太大的用自己觉得，因为好多封装他都没有。而且对于硬件的要求比较高，你出现的情况如果不是你装的软件补丁没打就是你的硬件问题了。

thanks！

1.消失就是元件之间原本有的线一下子没有了,不是预拉线！如上图的红色线！

今天我又试了一下,可能原理图的问题,没有遇到以上的问题！调整的是:我给它加了几个焊点..或者就点一下其它地方,就没有了

2.uf,我看到很多教材里面都没有提到,但它的印制版上却很清楚的显示μF

很感谢！

对于小编提出的问题在本人学习的一开始也曾经遇到，呵呵……

不过已经是几年前的事情了
