电源滤波电容怎么用？

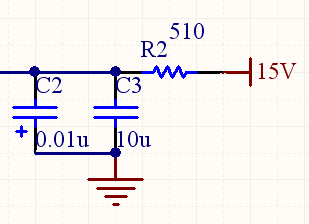

看别人的电路图，总是在±Vs加上两个一大一小两个电容10uF和0.01uF，并且再加上一个510Ω的电阻，如图所示，

这是起什么作用，而且10uF的电容要用钽电容，钽电容是有极性的吧，怎么接，是不是正端接高电压?

hai

靠，给的图错了，怎么帮你啊

是不是电容极性错了?

C2有极性的话应该是10u，正极接高电位，0.01u的无极性。

加10u的电容是为了稳定输出电压，不必非要用钽电解电容，普通铝电解电容也行。由于电解电容制作工艺的限制，大电容在高频会呈现感性，因此并联一个小电容去除高频。

不好意思，图中电容符号有错误，应该是大电容是极性的，小电容不是极性的。

谢谢几位的回复。

但是电阻起什么作用?不会降低到运放的电压吗?

电阻和电容组成RC滤波电路。

一般来说，容量为uf级的电容，象电解电容或钽电容，他的电感较大，谐振频率较小，对低频信号通过较好，而对高频信号，表现出较强的电感性，阻抗较大，同时，大电容还可以起到局部电荷池的作用，可以减少局部的干扰通过电源耦合出去；容量为0.001~0.1uf的电容，一般为陶瓷电容或云母电容，电感小，谐振频率高，对高频信号的阻抗较小，可以为高频干扰信号提供一条旁路，减少外界对该局部的耦合干扰

去耦电容在集成电路电源和地之间的有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声。数字电路中典型的去耦电容值是0.1μF。这个电容的分布电感的典型值是5μH。0.1μF的去耦电容有5μH的分布电感，它的并行共振频率大约在7MHz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz以上的噪声几乎不起作用。1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。每10片左右集成电路要加一片充放电电容，或1个蓄能电容，可选10μF左右。最好不用电解电容，电解电容是两层薄膜卷起来的，这种卷起来的结构在高频时表现为电感。要使用钽电容或聚碳酸酯电容。去耦电容的选用并不严格，可按C=1/F，即10MHz取0.1μF，100MHz取0.01μF。

是不是可以这样理解，实际加到芯片上的电压为V'＝V/（1+jf2πRC），所以，频率高于1/2πRC的干扰都被滤去了?

自己再顶起来
