大家一起学Altium Designer

对于99SE、DXP、以及AD，使用的人比例还是很大的，在使用过程中难免遇到些或大或小的问题，特在此创建一个小平台，希望有问题的朋友将问题贴出来，大家一起来解决。鄙人经验有限，只能做到在鄙人能力范围内，有问必答。

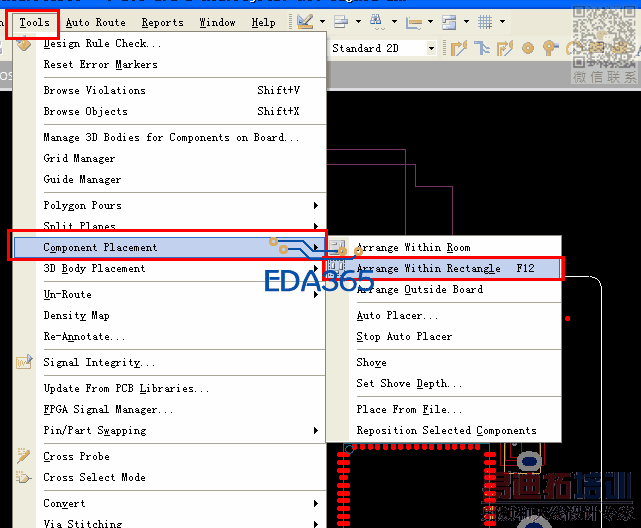

可以的...你先按Ctrl+A将所有器件选中...然后点击图中功能....这时鼠标会变成一个全屏的大十字光标...然后你在你PCB的可视区域里面画一个大的矩形...器件就会整齐的排列在你画的矩形之内.....

(PS:这个功能是一个布局可以用到的功能,作用就是把你选中的器件整齐排列到你所画的矩形内.在交互式布局的时候很方便,你在原理图里面选中一个功能模块,跳转到PCB界面以后使用这个功能就能迅速的把一个功能模块的器件都集中在你希望的区域内,就不用一个一个去找器件在布局....)

我也要～～加群加群，把群号也发给我吧～～三克油三克油

使用AD10可以做到你要的效果

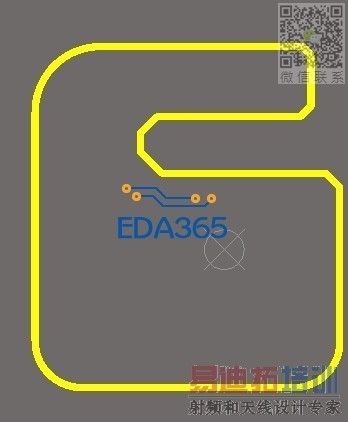

步骤：1、新建一个封装，在封装库编辑界面，先在top overlay 创建一个不规则闭合图形，然后全选

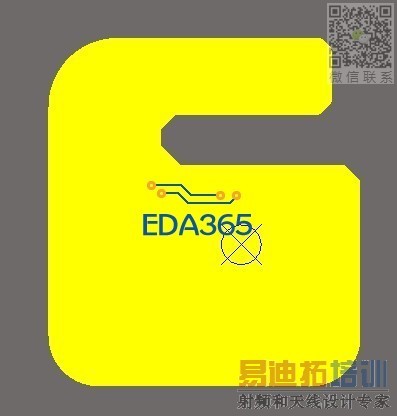

2、而后执行Tools》Convert》Create Region from selected primitives,

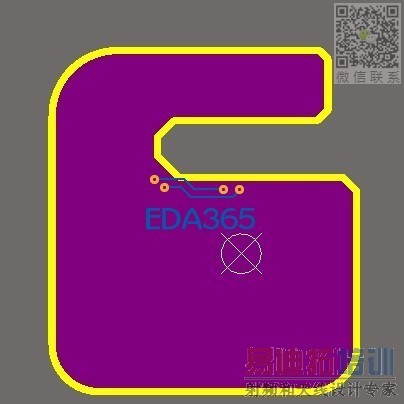

3、选中中间部分，右键属性，将它调整到top solder
用这个方法同样可以创建异形焊盘，只不过要将它调整到top层。

你暴露了你的身高~！

跟大家一起学习

老早上传过一个6410挂两片DDR的板子..你可以去看看...那个时候画的有点粗糙..你适当看看参考下吧...
http://www.eda365.com/thread-79617-1-1.html

支持此问题。

哪里有关于AD仿真的教程呀，还有网上评论说AD的仿真不严谨，只是玩玩罢了，是这样么?

支持，其实AD的功能还是很多的，需要大家共同努力去挖掘

直接在topsolder用poly画你需要的形状不就行了....

支持一下....

感谢两位小编光临，在此感谢小编推荐此贴。
希望看到此贴的朋友，都留下你的足迹

呵呵  学PADS区的jimmy吗?

我先问一个哈，谢谢帮忙解答。
1、使用AD覆铜时，Don't Pour Over Same Net Objects，Pour Over Same Net Objects，Pour Over Same Net Polygons Only这三个选项的区别；
2、“死铜移除”是不是指移除覆铜孤岛，移除和不移除各有什么优缺点啊，什么时候需要移除，什么时候不需要?谢谢~！

汇总贴?


暂推荐新手看看 业余整理帖(来自PCBBBS论坛)：
【给初学3-1】"off grid ”不值得困惑初学者的警告_[中国印制电路行业排行榜]
【给初学3-2】Altium 经典视频+教程: Altium 免费提供
【给初学3-3】答非所问 杂乱汇总贴 “ 鱼 渔 ” & 提问的艺术
希望能将此帖放置在  【给初学3-3】答非所问 杂乱汇总贴 “ 鱼 渔 ” & 提问的艺术  中 汇总帖100

1、使用AD覆铜时，Don't Pour Over Same Net Objects，Pour Over Same Net Objects，Pour Over Same Net Polygons Only这三个选项的区别；
答：这个我们直接可以从字面的意思来区分，1、对于相同的网络不再进行敷铜操作，即铜皮和其相同的网络走线之间是有一定的间距的。2、对相同网络的还采取敷铜操作，这个与第一点刚好是相反的。3、仅对相同的网络采取敷铜操作，我们一般采取第二点！
2、“死铜移除”是不是指移除覆铜孤岛，移除和不移除各有什么优缺点啊，什么时候需要移除，什么时候不需要?谢谢~！
答：一般来说都是需要删除孤岛的，在后期优化中我们都会进行这个步骤，这个主要是工艺考虑，在蚀刻显影的时候孤岛太小干膜会被冲掉， 粘在别的线路上会造成短路。

进来支持一下。

我刚学AD感觉就是封装库没有99方便，比如用99元件封装用0805输入就行了AD呢还要用鼠标点一圈，不知是不是方法不对请指点。再一个就是更新以后元件是绿色的我知道是违法规则但不知道是哪一条。

顶一下

算是吧，哈！不过我最大的目的是想更深的了解AD
不管怎么样，大家一起交流下，都可以有所收获。

就封装的应用来说，这个我刚从99转AD的时候，也是不习惯，感觉99很简单；上手后，感觉都一样，因为我从来不用系统的库文件，都要自己造，哪怕是0805的封装都是自己造的。
整体上来说，AD的规则约束比99严谨了许多，你自己做的封装导入PCB会变绿，这个跟你封装中的丝印到焊盘的间距，焊盘与焊盘的间距都有关系，可以在规则里面进行详细的设置。
关于规则的应用，百度文库有很多资料，不妨多看看。
