用LED灯排列汉字

大家好啊,请教大家一个问题,谢谢

1.项目要求:在PCB板上画几个大汉字(0.5M*0.5.M左右吧),在大汉字的轮廓内放置好多发光二极管,这样通过控制二极管的亮灭来时间大汉字闪亮的效果！~

2.请问:如何画出这么大的字的轮廓呢?protel99有这样的功能吗?

(我尝试过用汉化版的protel99放置汉字的功能,但是只能画出很小的汉字,要是能把他等比例放大就好了,我这个思路对吗?)

我没有找到相关的资料

期待大家的答复啊！~ 谢谢 我的EMAIL:imdjf@126.com

啊啊啊啊 自己顶下

准备研究。小编期待佳音！

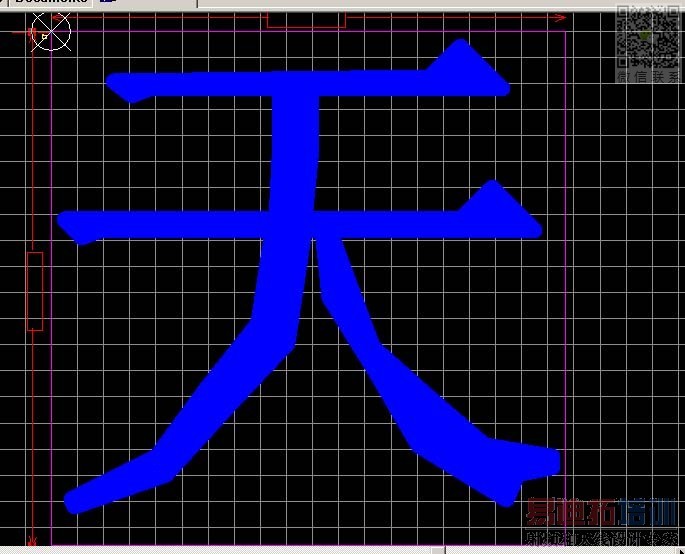

小编，是不是要这么大的。这个是500X500mm的！

要多大都没有关系，关键是你的显示屏能不能放得下。还有PCB厂商可不可以做！

先BMP2PCB，然后用LED去填，行不?

感谢gaolao_fs

“BMP2PCB”是什么意思呢,恩　我是想先把这些字的轮廓画出来　然后里面用ＬＥＤ填充，对吗

感谢llh961141

恩对啊！～～～

能告诉我怎样弄的吗　嘿嘿　谢谢

首先你的PROTEL要有添加汉字的功能，插入汉字时。先输入要加的汉字，然后在字体大小里面输入数字就可以了！

我上面那个图用的字体大小是1300宋体的。

太猛了

llh961141同学的方法也行，就是不知你的PROTEL99有没有安装宏势的汉字输入插件，有的话就选“镂空”（默认） FONT STYLE那里选一种字体，大小直接填入数值（如1300）。

-缺点：不可控制字体间的间距、不可以压缩拉伸字体长宽比、只能按标准比例制作。

如果没装有插件，可用PHOTOSHOP做一个大小尺寸、字体艺术效果满足要求的BMP图片，用一个叫BMP2PCB的软件把BMP图片转换成PCB文件，在PROTEL里面编辑就可以了。

-优点：PHOTOSHOP的功能强大，想怎么样就怎么样~ 嘿嘿！

谢谢大家！～

高手呀！～

我试试　嘿嘿
