protel99 pcb中的一个疑问.

录入:edatop.com     点击:

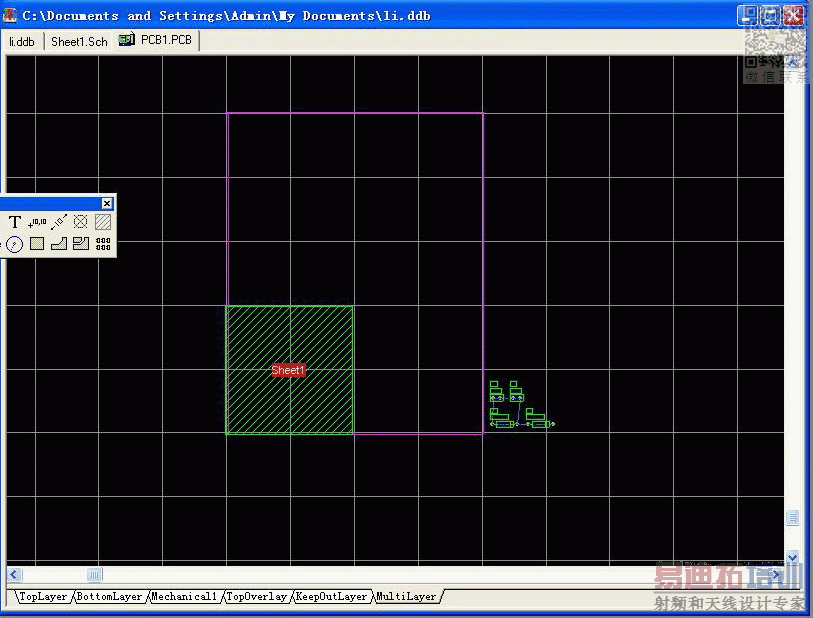

我在导入网络表以后,pcb里面会出现一个名字为SHEET1的框,挡住了很多东西,不知道是因为什么?大家有什么好的解决办法么?谢谢了



我是直接删除,好像没什么问题

我是直接删除,好像没出问题

导入网络表时不选room

直接删除,没有影响的

你指的是PCB设计中的Room,是一个对象族群,如果不需要可以直接删除.

应该没问题的...

直接删除咯!

谢谢各位。我已经迷惑好久了。

默认定义一个原理图就是一个room

直接删除掉不影响正常布板

感覺這個ROOM沒有什麽意義..
