如何画出漂亮的裸铜？

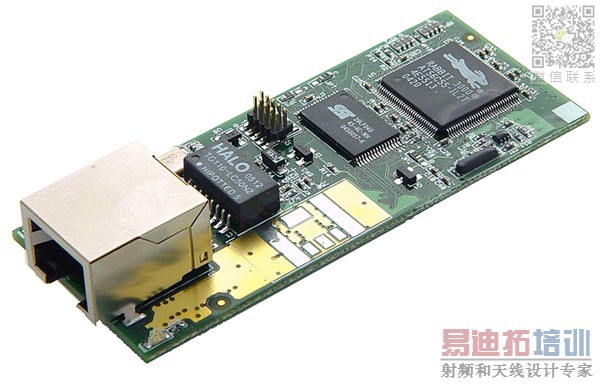

如图，左上角那种裸铜是怎么画出来的?

放个pad肯定不行，会有焊锡的；

在Top层放个Fill，然后Top Solder层同样位置再放个Fill，不知道行不行?

【要知道Pad实际上也是有大块Solder的，可是为什么有焊锡?】

[求助]如何画出漂亮的裸铜? 【有图】

什么裸铜，那是mark点

如果是镀金板，画法基本就是你说的那样

如果是金板加锡板，画是画不出来的，那是加工的事情，不过这样做挺麻烦的，没特殊需要的话，没必要这样做

仔细研究了下：如果TopLayer放Fill，TopSolder放Fill，并且确保TopPaste无Fill，是否即可出此效果?

解释一下：
TopSolder放Fill，就没有那层绿色阻焊剂；
TopPaste不放Fill，就没有焊锡。不就是裸铜了?

我说的对不对?

你把Solder和Paste的定义先弄清楚了，你的问题就解决了

楼上仁兄说的好，确是这个问题

但我不知道上面说的对不对?能否指教下

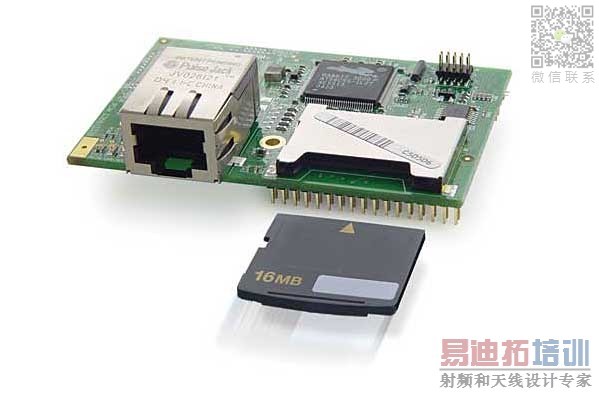

再传一张更好看的裸铜照片，给大家赏鉴一下

兄弟，那是镀金板吧?锡板有必要这样做吗?

不是罢，这种普通的板子做镀金干啥

是加工时的事情

做的板子拿回来了

失望！我在Paste层留空的地方也给我加上焊锡了

郁闷！

mark一下，告诉做板的！这样比较保险，出事情了可以跟他们探讨！
