请问PROTELL99e如何在PCB中画虚线？
录入：edatop.com 点击：
请问99e中如何在PCB中画虚线?我只会在原理图中画，PCB中不会。
不明白你要在PCB中画虚线干吗?
你要完成比较复杂的图形，可以在AUTOCAD里面完成然后再导入到protel里面...
对layout没什么概念啊
虚线时做什么用的?估计是丝印吧?
那就在丝印层画虚线(一条一条的线段)就可以了啊
哦，我还以为有象画原理图一样的方法呢。
在protel PCB编辑中没有直接放置虚线的功能,但是可以利用组合功能实现,先画一个线段,然后用Ctrl+C拷贝,最后利用菜单edit中paste special就可以了.
你提供的方法是粘贴的功能！
在ＰＣＢ中虚线有什么用！你做丝印就用丝印层吗！
以下是引用drogy在2006-2-14 9:27:00的发言：
在protel PCB编辑中没有直接放置的功能,但是可以利用组合功能实现,先画一个线段,然后用Ctrl+C拷贝,最后利用菜单edit中paste special就可以了.
你提供的方法是粘贴的功能！
在ＰＣＢ中虚线有什么用！你做丝印就用丝印层吗！

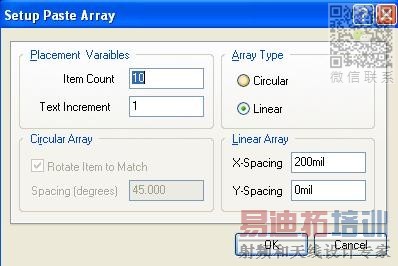

在protel中提供的paste array是可以实现类似虚线的设计,如图
图看不见啊
阵列粘贴。
在丝印层画了
