请教一个protel 99 se的问题
录入：edatop.com 点击：

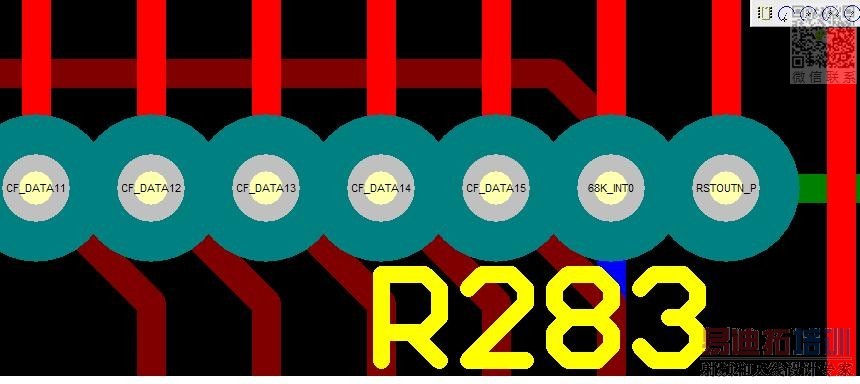

请问PCB里面有时候过孔和焊点附近会包涵一个小的圈，如何去掉?如图
三个圈的含义：
1、最外面的哪个是隔离带，就是过孔与内电层间的隔离区。
2、中间的哪个实际上就是焊盘（铜）
3、最里面哪个就是孔，钻头要挖空的...
不错。就是这样子。
你那是有内层的。
可以将板层设置为双层板，问题就会解决的！
知道了，多谢
有意思
bucuo
