手动布线碰到这样的问题是什么原因?

录入:edatop.com     点击:

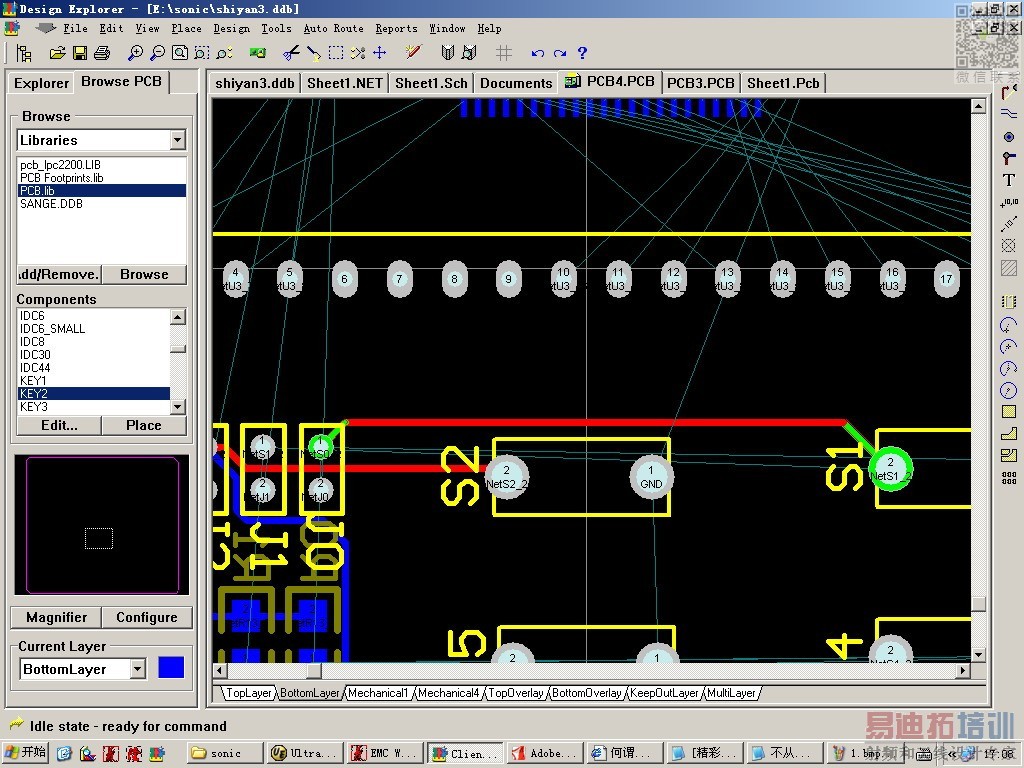

手动布线时出现这样的情况是怎么回事?那绿色的地方应该是说明有问题吧?,而且我手动连了之后,相应的飞线还在。我用自动布线布这些网络的时候就没有问题,不知道是不是我设置的问题?

还有就是想问一下大家是怎么手动布线的?我是按照飞线连接相应的两个焊盘的,但这样好象找的很辛苦啊,而且有时候飞线也看的不是很清楚(因为有的飞线会从别的焊盘上面过,老是让我搞错),希望大家不吝指教~~!·!  谢谢了!




安全间距没有设置好,或者是线宽设置的问题,建议关掉ONLNE DRC

如果飞线看不清楚,可以全部都隐掉,或部分隐掉。

谢谢小编大人的解答,但是安全间距没有设置好,或者是线宽设置的问题 就会出现图2的问题? 我改改看。

第一个图中的原因不知道,

第二个图中你将不同的网络连接到一起,你说会不会出错?一个是NetS0-X,另一个是NetS1-2。

看不清楚就放大些,直到你看清楚为止!

用交互式就会消失

你用PT还是PL布的线?PL线无网络,就会出现上面你那种错误,还不算完成飞线。

PT是工具栏里第1个(1个棕色倒角箭头加1小黄色斜线那个),PL是两条并列曲线那个。

可以试试用PT布线,看看还有这情况没?

确实是犯了这个低级错误,感谢yulko及上面诸位前辈的指点!
