请教一个关于安全间距的问题

录入:edatop.com     点击:

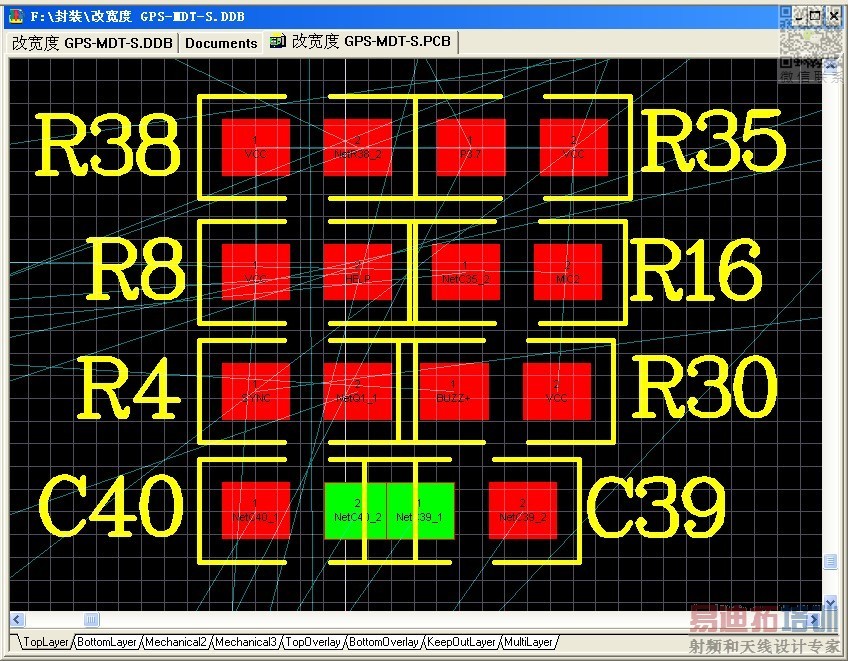

请教高手一个问题:我今天在画一块板时发现两个元件靠近时并不显示高亮,只有当它们的焊盘叠加在一起时才显示高亮,而我元件的安全间距已设置为10mil,在其它板上则不出现这个问题,不知什么原因?见图!

打开FILE-NEW,出现对话框,单击其PASSWORD标签,在里面可以设置。

老兄,说详细点啊,FILE-NEW里面没有PASSWORD选项,我的是PROTEL99SE!

错了,上面所说的不是来解决这个问题的。

在Deings/Rules/placement中选中就可以啊

这个有几项,分别是什么意思啊 ?

1,表示元器件间的安全间隔约束

2,表示元器件放置方向的约束

3,对指定网络忽略元器件的安全间隔约束

4,对指定的层上元器件进行间隔约束

钩选在线规则检查中的COMPONANT CLEARANCE
