怎样在PCB设计中,放大后显示可视网格1?已解决

录入:edatop.com     点击:

新建PCB文件不显示网格1,网格2显示正常,导入的旧版本PCB就可以显示网格1,如何设置才能在新建的PCB中放大时显示可视网格1?

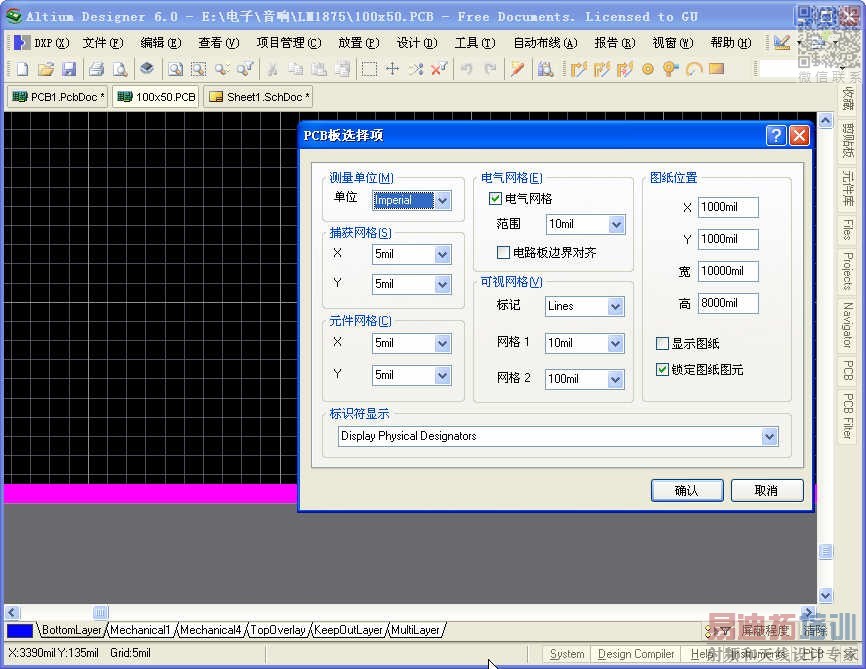

下图就是在新建的PCB中只显示可视网格2,即100mil,无法显示10mil的可视网格1:



下面是打开以前导入的旧版本PCB,可以显示网格1:


原来是在PCB板层和颜色里设置,呵呵,真有点不习惯^_^
