输出NC DRILL 有错误,SMD也有钻孔

录入:edatop.com     点击:



我用的是AD64,其它的文件不会这样,这个文件怎么会連贴片都有钻孔啊,求救啊!

出GERBER的钻孔导向图又正常,其它的文件不会这样的,单单这个文件这样,

那是你设置的格点,不是钻孔!

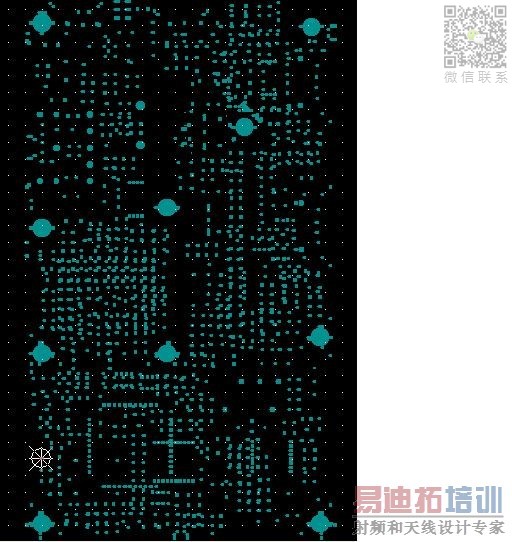

有没有看到明显的:下面有块QFP44PIN的SMD也有钻孔啊!

我把它导成4.0格式,在99SE中出GERBER没有发现有以上的问题,在CAM350中调入也正常,但在AD65中一直存在问题,不知是何故?看来还是99SE最稳定啊!

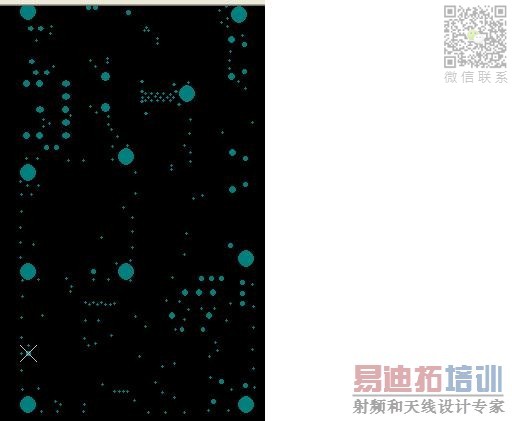

由于在99SE中会丢失图素,还好我的DXP2004没有删除,导成5.0格式,在DXP2004打开,出GERBER没有发现有以上的问题,附图:觉得AD64.65出GERBER有一些问题。

没人理,自己顶自己看



光看这2个图没有多大价值,还是得看pcb文件才行
