这块PCB的地线该如何连接?(急)

录入:edatop.com     点击:

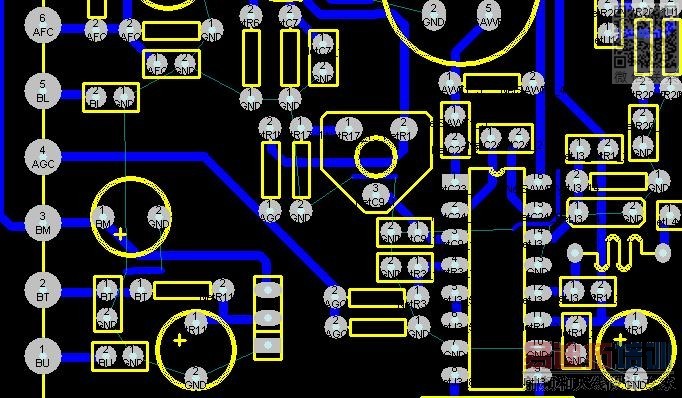

如图,这块板子上有很多元件需要接地,希望各位高手帮忙教下我怎么处理这些接地的元件……

万分感谢

如果不是有很严格的布线顺序要求,铺铜是最快的

没看到图。最好把图贴上来,不然不好说。

是啊,这么多接地,我通常都是铺铜的

是的,如要求不高可以用铺铜皮最快了.

多整点跳线

布局有问题

布局有问题

布局可以优化.

另:为什么不用表面贴装式的元器件封装.

恩,布局有问题

布局可以再优化一下,如果做单面板的话,尽量保证地线的完整。

看你传上来的扳子部分内容,应该为一个单面走线和单面元件的单面板,想继续做单面板节约成本的话,就优化你布局,使用最少的跳线使各网络导通,想做出来的板质量好一点的话,就改成双面走线的双面板把,继续是单面元件(因为你元件都是承受电流较高的插件元件,换元件封装要考虑元件性能)

各种情况都尝试一下,要根据实际工作环境选择元器件和板层,厚度等......

没特别要求的话,还是大面积铺铜比较好!

我做这种单面板,就是放置铜皮。

电视的电路?为什么我做的PCB焊盘上的孔看不出来,只显示一个蓝色的圆形,而小编的焊盘的孔能看出来,
