protel 里方孔的焊盘是怎么做的
录入：edatop.com 点击：
protel 里方孔的焊盘是怎么做的。

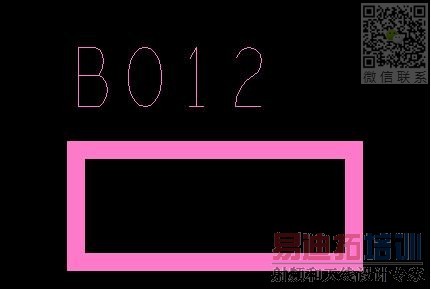

如图
神啊，救救我吧
我以前的做法是在混合层放置焊盘后,在其内部用在机械曾层画一个矩形框,再注明次为一个矩形通孔(不注明别人也明白)
不知各位是怎么做的！?
同意楼上的做法，我也是那样做的
能否截个图看看
在Mechanical1层画个方孔就可以了.
人家不是救了你吗?机械层里画个方框就得了

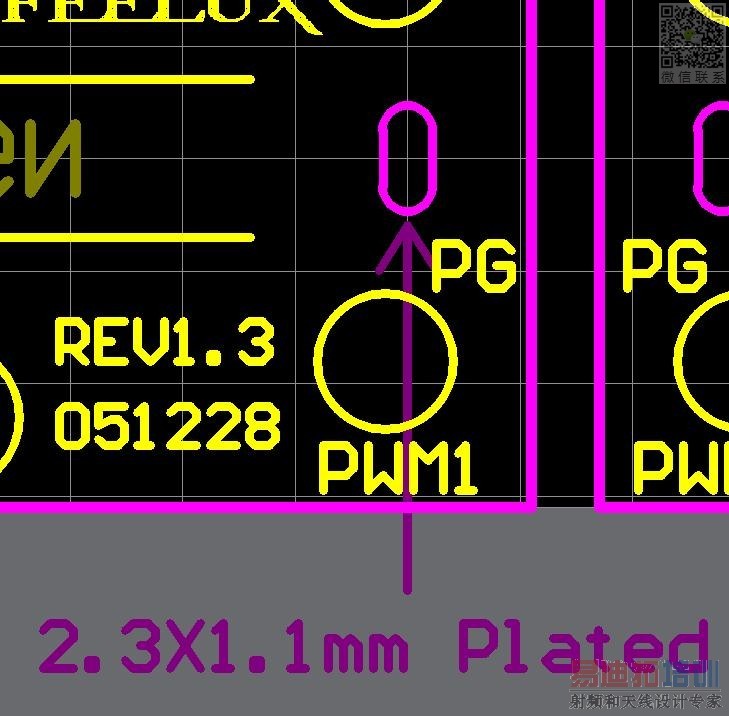

没错。画机械层槽。
可以用焊盘叠加的方法做成椭园形槽孔呀。焊盘编号一样就好啦

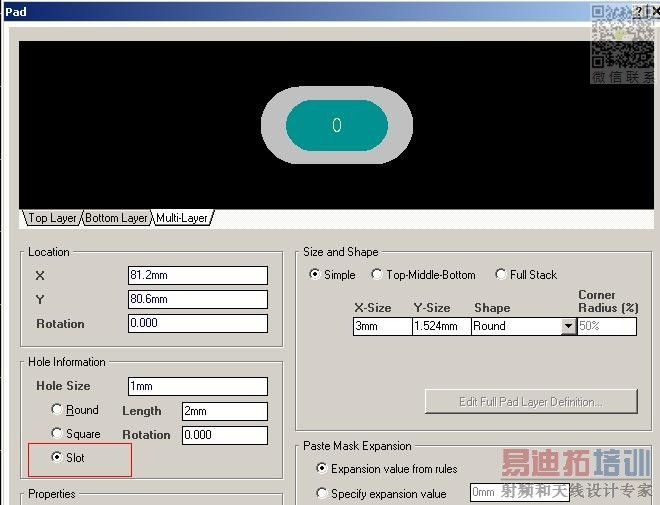

另外，好像是从AD6.3版本开始支持槽孔焊盘了。见下图。
最好用keepout层画.
用Keepout层画出来就没有焊盘了
用KeepOutLayer层做槽孔后，再添加上焊盘就OK了
