走线间距规则怎样避开元件焊盘间的固有距离?
录入:edatop.com 点击:
如题,举例说明如下:假设我在规则中设定网络A和网络B的走线间距为2mm,而某元件焊盘A(属于网络A)和焊盘B(属于网络B)的间距才0.5mm,这样以后,在PCB中就呈现了绿色,表明违反了规则。而好像又没有像PowerPCB里那样设置各种元素间的规则哦。
这种问题该如何解决啊(DXP或以上版本)?
谢谢哈。
有这样的功能,在规则里面设置
你把绿色的取消就行了。你知道就可以。这没什么关系呀。
顶
bs,楼上的。为了拿分还不回答问题。
问题很简单。虽然没有用过DXP以上版本。但解决问题应该也不会差得太远。首先你应该是把你走线的安全距离改小一点。比如6MIL。
其次就是把焊盘的大小改小一点。改成鸡蛋形的X轴小,Y轴大那种。
再有就是不一定就要在两焊盘中走线,可以绕着走开。
谢谢5楼的朋友,打了这么多东东,辛苦了。
不过你把我的话题给转移了。
还请各位多多指教。
2楼的朋友可否说出规则中如何设置,先谢谢大家哈。
可以用网络组的方法.....
设定这两个网络为一组...
就可以在规则里设置这一网组里网络之间的间距....

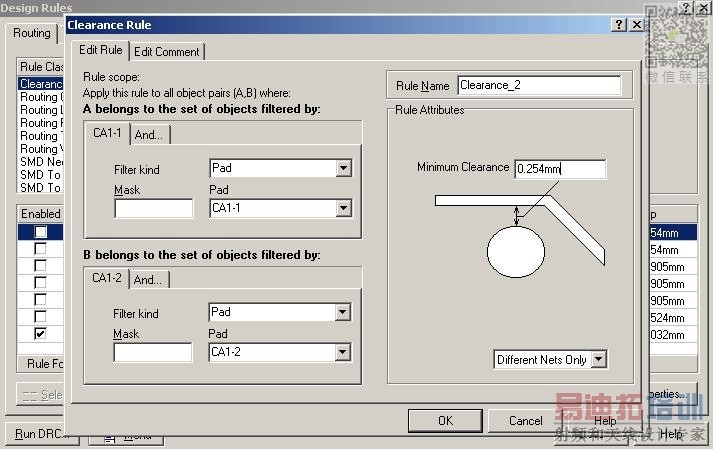

如果只有少数的焊盘有这样的问题,可以按下图设置:

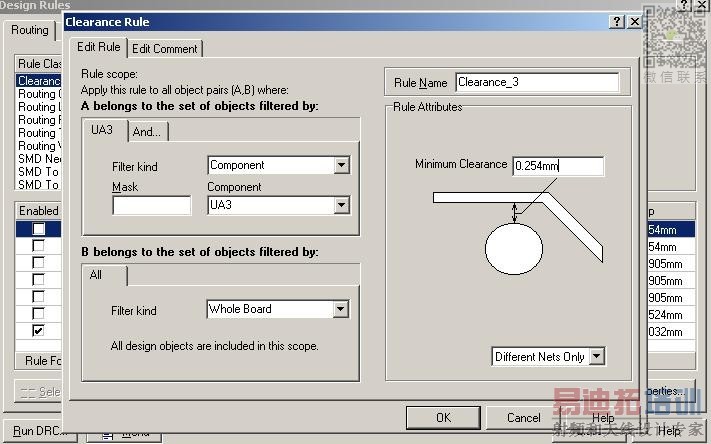

如果是很多pin的IC可以按照这个设置:
谢了,楼上的朋友
不错不错
我也遇到了此类问题,有高手的帮忙,真是太感谢了
