这个安装孔要怎么画？
录入：edatop.com 点击：

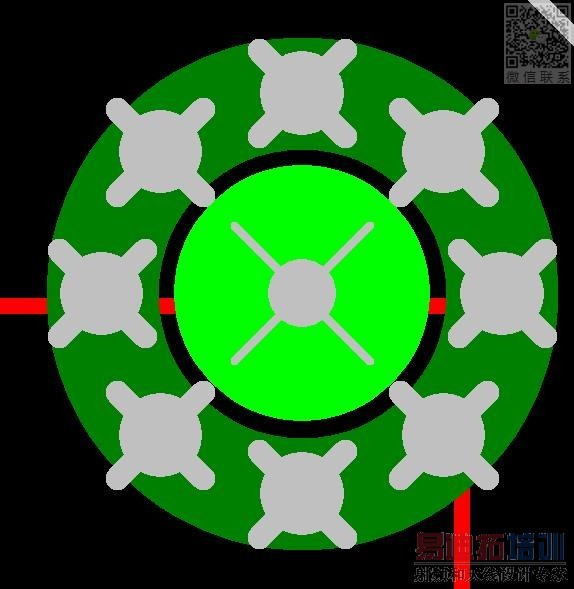

在Protel99se中这个安装孔要怎么画?
先放一个内壁没镀锡的通孔
用粗线在top画一个接地的圆，圆心当然是通孔的圆心，再在top solder同心画一个同样半径的圆，宽度稍微大一点，例如6－8mil
再放一些接地的via或者pad就可以了

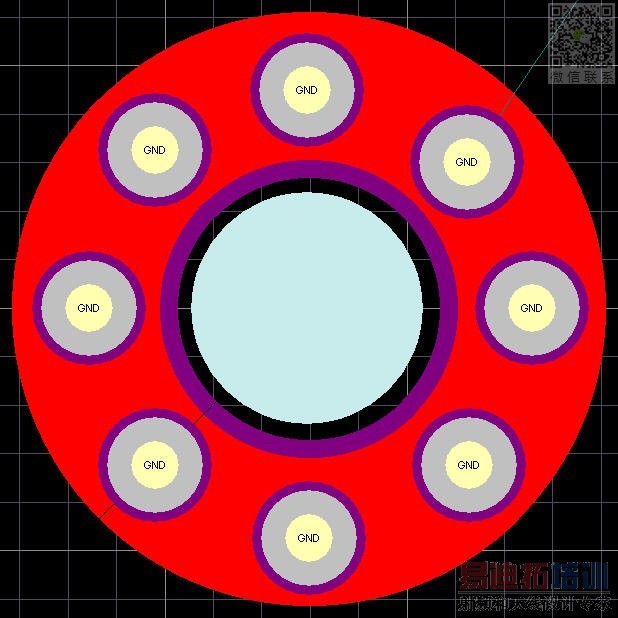

谢谢,是不是这样子画?
恩。有进步。都是大虾，顶你们！
不错
聪明！
Core,好象画得不对吧,当中GND的过孔应该是要画到灰色的位置
又学了一招。
顶！
不错,圆心怎画的,是先画圆再填充吗
牛人很多啊
问题好象有点简单,呵呵在CAM里放好象更加方便啊
请问这些接地小孔一般画多大?
谢谢
第一次见
