Protel中的一个问题解决

录入:edatop.com     点击:

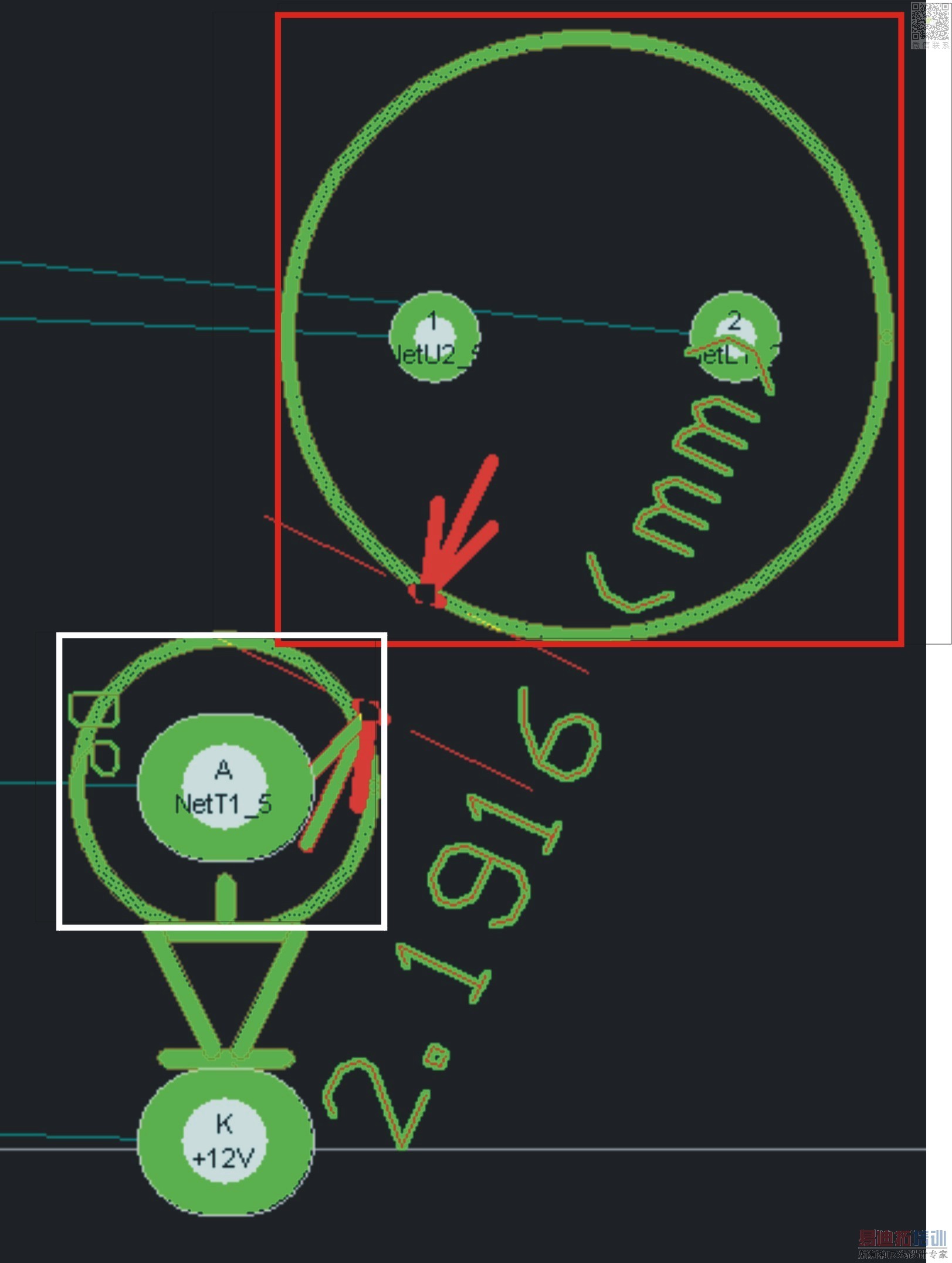

                  图1



Protel中的一个问题解决


Protel中的一个问题解决

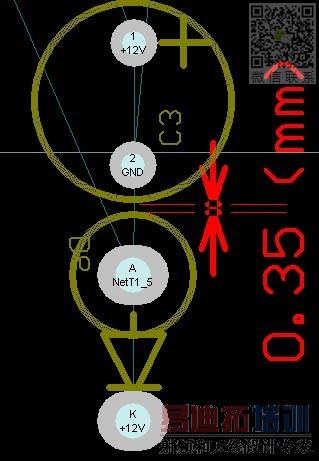

                                                    图2

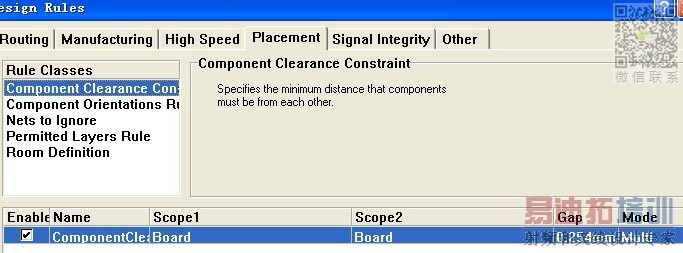

                                       图3



Protel中的一个问题解决


如图一两元件相差2.1916mm出现绿色安全间距提示,而图2两元件之间距离相差0.35mm

都没有出现绿色安全间距提示,同样的设置(如图3,安全间距设置为0.254mm), 为什么出现两各不种的提示了?原因是因为Protel 99 se采用距形扫描方式但这个问题怎么解决还请各位高手指教,小妹在此先谢谢

期待高手出现!

Protel软件测算安全距离时,好像只有水平和竖直两种算法,图一中你的测量方法不对!

楼上所说的是。这个问题不值得我们去研究。

这种预知的错误提示。把它取消绿色就好啦。反证不影响设计。
