PCB的按键问题

录入:edatop.com     点击:

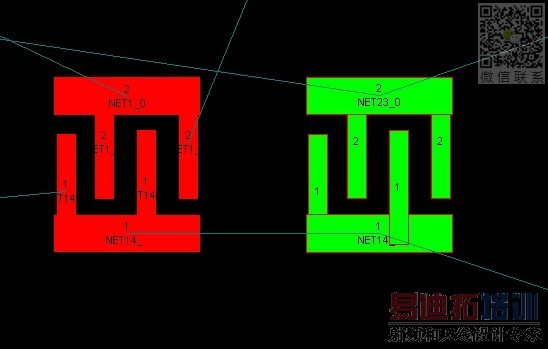

如图示;

99SE里,怎么做一个PCB按键?比如计算器的按键;我是用焊盘和填充或连线(不是导线)做成如图示;之后调入网络表后就提示错误;不知规则设置不对还是别的原因搞不懂;教大家应该如何设置;谢了;

不见图的?

没有看图呀


有图啦

我也同样关注。

1.可能是你设置的PIN和PIN之间的安全距离太大的,

2.你再给TOP层的那几个和你所设置的焊盘同一个信号,试一试.

只是个人意见

多谢回复;

1.设=0 也是这样;

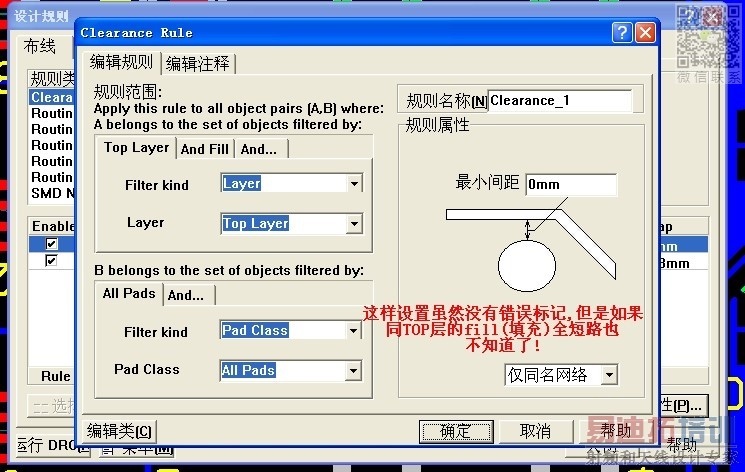

估计是在EDIT RULE选项卡中执行逻辑"与"关系,但还是没有摸索出最好的设置方法;还是请求大家多点指教;

2;把每个焊盘所相连的那些填充都设为同一个信号肯定行,这前试过;但这个肯定不是办法,不可能每一个个都去这样设置(每个按键最少有4个填充整个PCB有几十个按键);


关注!

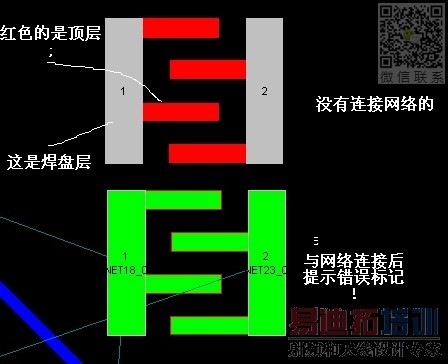

问题不是在这里。做这样的焊盘,如果在多层中做,在做出的板上,顶层与底层均有,而我们做这样的焊盘,只是希望在板的一面有,所以做这样的焊盘,要将焊盘层设为你所需要的那一层(顶层或底层),而且不用矩形填充来做,只需全用焊盘做就可以了,并且要让焊盘编号与原理图中元件脚编号相对应。

正在试,但还是没成功;

按理说你的方法是正确;

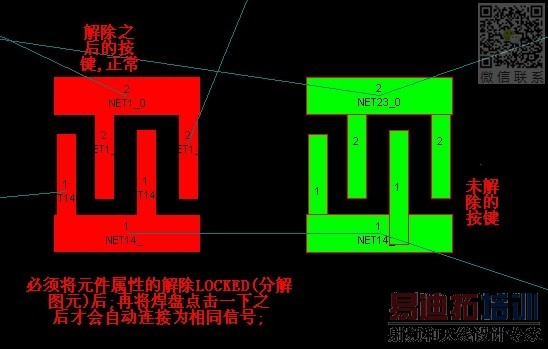

见图中,


PCB的按键问题


未解决!未解决!

关注中..........

对,此问题真的遇到了

以前我觉得没什么的

再提一个问题,做方孔:我的方法是,一个pad KeepOut 一个pad Multi就能解决问题,呵呵,也出现同样问题

解决方法:在powerPCB里,一个pad 一个copper,右键associate就可以合成一个pad了,对于异型的焊盘也可以作,本以为99SE里也能解决的~!

99SE还没找到方法~!

未解决!未解决!

未解决!未解决!

已解决,上我论坛提出要求,我给你做好

www.21dianzi.com/bbs

看看

已经开贴了;又有好去处啦;

20楼骗人

还是未解决!还是未解决还是未解决还是未解决还是未解决还是未解决

you can change it at the component library.after you changed this component . you press key of  "update pcb" . as bottom picture . then all the this component in the pcbfile will be change . try it .



不好意思,俺E文是文盲,看不懂,请用中文详解,谢谢;

可以把它做成一个PCB元件库直接调用呀

怎么回事?
