PCB检查时漏掉几根布线如何办？
录入：edatop.com 点击：
99SE在PCB检查时漏掉几根布线如何办?什么办法能一眼就看出来?最好能显示标示出来.那个大哥在办法////谢谢
在TOOLS DESIGN RULES CHECK下面高置,把REPORT,ON LINE检察二项都设一下.结果生成报表可以详细查看,也可以在左边的EXPLORER里的选项查看,由于设置了ONLINE项,所以改一项错误少一项,很直观
可以把TOPLAYER,BOTTOMLAYER等几层都屏蔽掉，只留MULTILAYER层就可以看到，没有布线的元件间的飞线连接，同样很直观
二楼的方法最直接实用,去掉走线层,没有布线的,或步线步完整的网络的预拉线肯定还在,如过没有而又有遗漏的线,那就检查你的原理图拉！

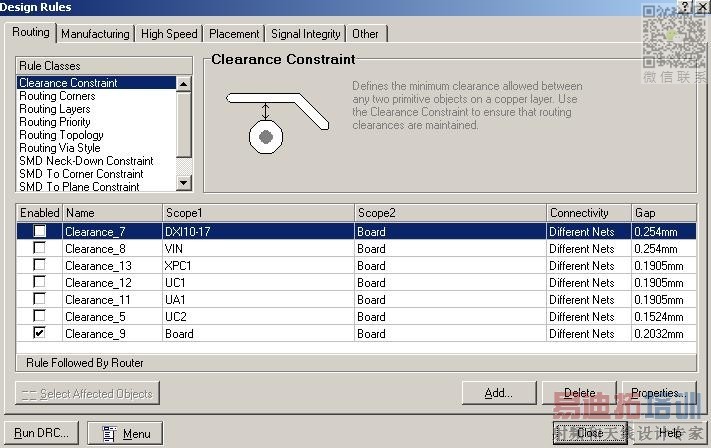

在这个里面设置所有规则

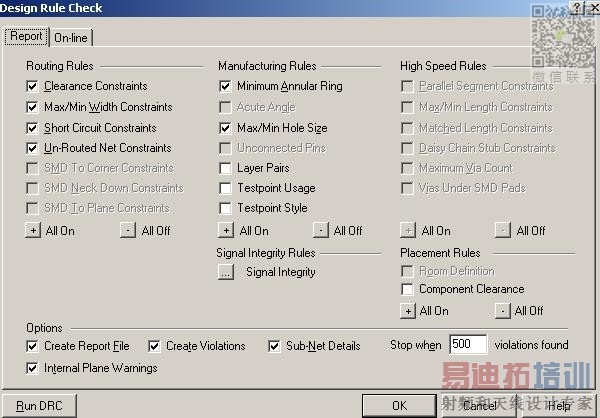

在这个里面pcb设置检查项目

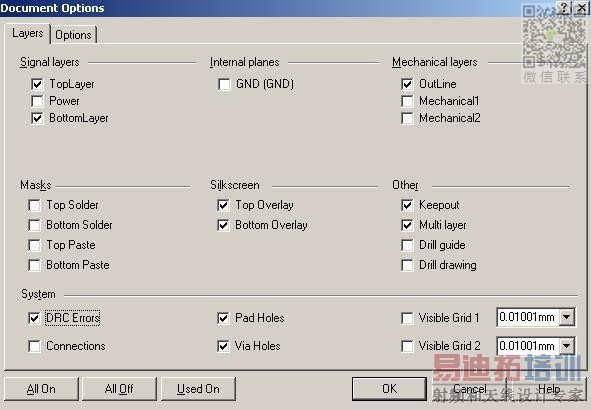

在这个图里可以勾选DRC errors，这样可以在pcb直接看到绿色的就是错误
在pcb里DRC检查后，清空这个里面所有的错误
我试试看一下吧.谢谢兄弟们/
