求教DXP生成PCB错误问题

录入:edatop.com     点击:
 在DXP中,画完原理图后并编译文件和项目,然后生成网路表,新建一个PCB文件,并在原理图中的design菜单选中相应pcb把文件并进行更新,若此次为首次进行,则没有问题。但是若在pcb文件中把所有的东西都删除后,在进行此操作,然后进行“validate change”验证,结果就会有好多的“add nodes”项目不能通过,请高人指教!

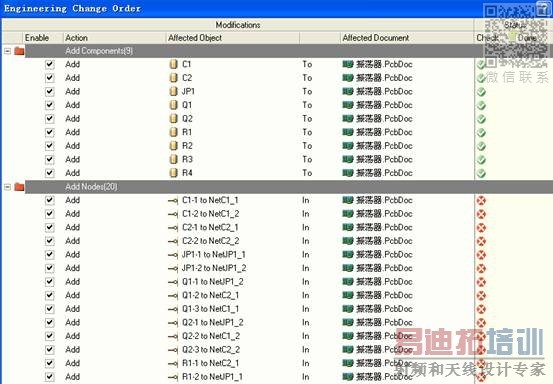

从图上看,元件更新是正常的,而网络更新检测没有通过.这样的问题只是表明原理图与PCB的网表数据间存在差异,你可以直接执行改变就可以了.
