过孔的意义
录入：edatop.com 点击：

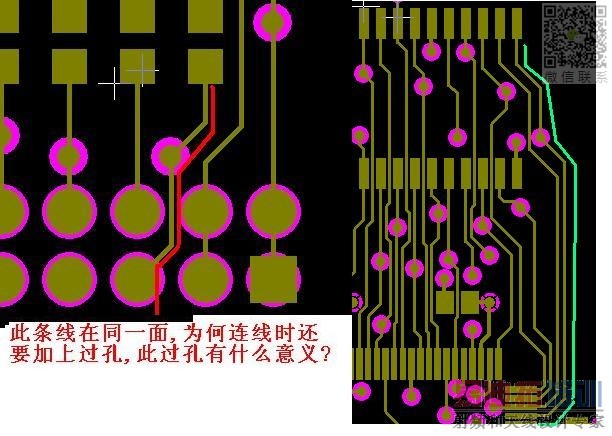

在看了客户给的LAYOUT时,发现有些过孔放置的毫无意义,明明是在同一层就可以连接上的线,为什么非得在中间还要加个
个过孔,这些过孔有何意义,请各位高手帮忙解决一下！先谢谢了！
每条有一个?会不会用做测试点呢?
我也不明白,想知道为什么?偶尔也会有类似的板子.
不是测试点,测试点是另外有个PAD的.
不知道是不是为了散热?
可能是连接到地层或者电源层上
或者别的层上也要走线
我也很好奇
别的层上不用走线,没有连接到其它层
请高手赐教哪
莫非是为了以后飞线方便准备的?
我有时候画板子，最后修改的时候忘了删除，也出现过这样的情况，不知那位是不是和我一样，不小心没有删除的，呵呵！或许其实根本就没有意义。
hehe 问问图的来源
再问原作者
我也想知道.
如果没有连到内层的其他网络....
那这样做应该可以起到信号抗干扰的作用吧....
请高手指点....
有两种可能;
一、测试点
二、修改布线后遗留的
至于信号抗干扰作用，好象VIA起不到任何作用。
VIA的作用还可以用于散热和约束电流走向（通过阻抗变化）。
