AD6提供异型焊盘设计功能

录入:edatop.com     点击:

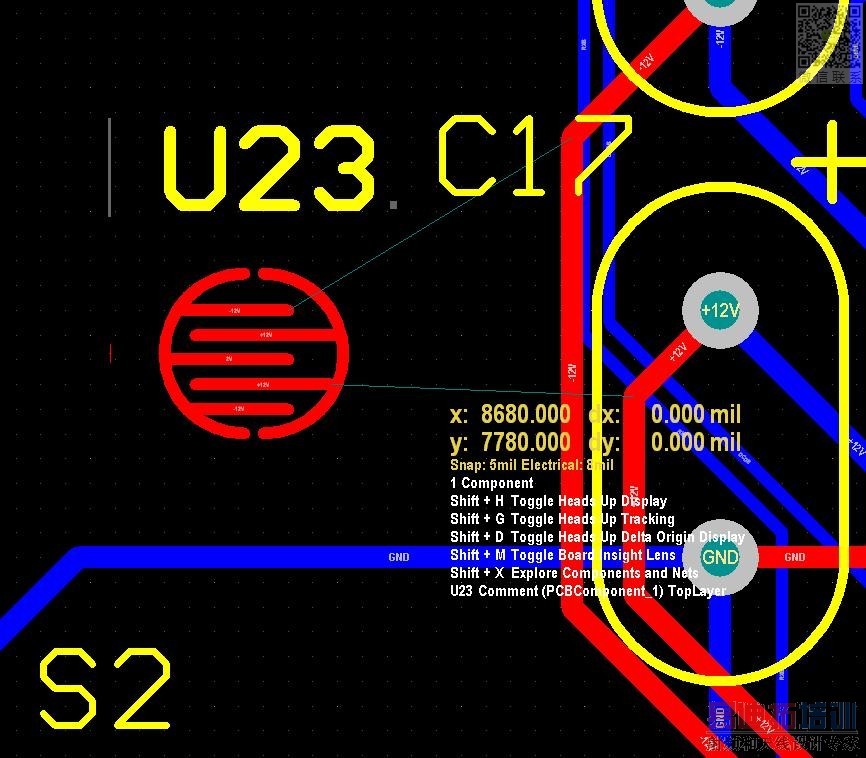

最近用AD6摸索出设计异型焊盘的功能,如下图





具体步骤如下:

1、将异型焊盘设计成一个元器件封装,在任何一个连接部分手工添加一个焊盘PAD;如图,需要分别设置两个PAD

2、将带有异型焊盘的元器件添加到PCB版图设计中;

3、在PCB编辑环境中,选择命令 Design->Netlist->Configure Physical nets;

4、在新弹出的窗口中,执行Execute命令,

5、OKEY。

谢谢分享
