急：顶层和底层看到的焊盘颜色怎么不一样？

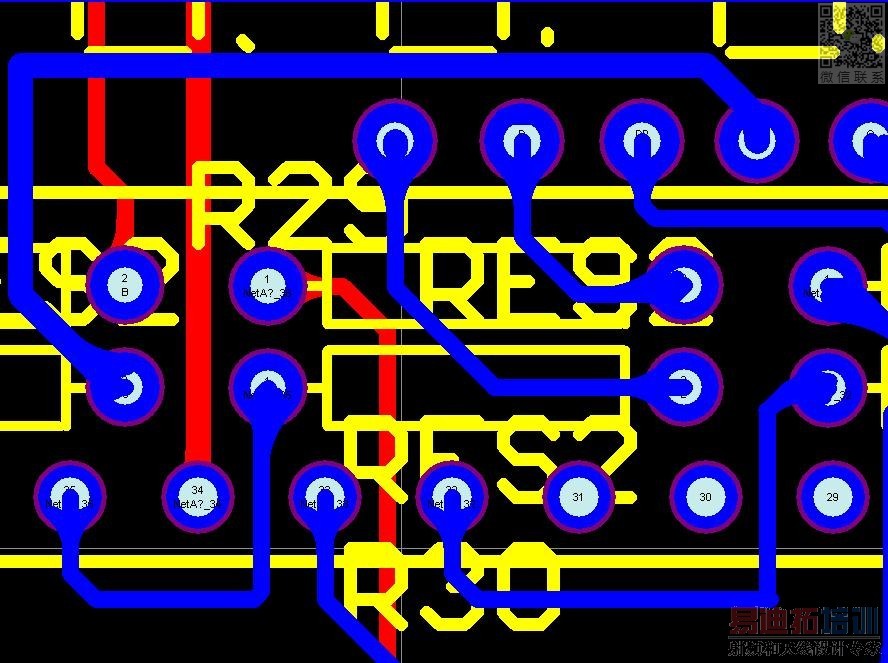

图是我在Toplayer层看到的焊盘 都变成蓝色的了

而在Bottomlayer层看到的焊盘则是正常的

除了Bottomlayer层其他层看到的焊盘都变成蓝色的了

谁能告诉我这是怎么回事吗?

我把文件发到我朋友那打开这样的情况就没有了

是我电脑设置问题?

我已经把Protel卸了装 装了卸了好几次了 都是这样的问题

555555555555555555怎么没人告诉我

不会吧?发给我看看wyoukui@163.com    QQ:419527182

把檔案發上來我幫你看看！

你试下双击个焊盘／layer／下拉点MultiLaver就行啦！

你只是把焊盘设了BottomLayer,做出来的板子只有底层的焊盘而没有顶底的焊盘！

同意楼上看法

这是公司的板子 发了被老板骂死 55555555555. 我照5楼说的试下

我照5楼说的去看下

那里的设置本来就是MultiLaver不用改的

真不知道哪里出问题了

哪位大侠帮帮我

是不是颜色设置有问题啊

按图操作一下试试

点了  可是没用  焊盘还是蓝色的

怎么办哦

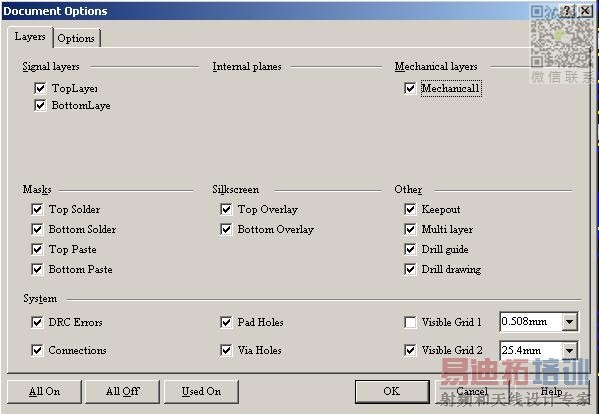

不对了吧，你按OL，看MULTI LAYER层有没有勾选！

这样的

应该钩还是不钩啊?

你把焊盘属性上面的方框打勾,再点下面的Pad Stack,编缉焊盘

这不是编辑焊盘形状的吗?

改一下颜色设置就好了，显示不影响电气性能，没有太大关系的。
