protel一年多一直捆饶我的问题,资深工程师帮忙看看

录入:edatop.com     点击:

各位大虾,一直不知道这个功能在哪里可以把它禁掉,很影响工作效率。每次敷铜后,我修改的时候,动了一跟地线,它就会检查很久,救救我啊,一直找不到在哪里可以把它禁掉。有知道的,告诉我下,太感谢了!

大家快来看看啊,救命啊。

DRC OFF

我已经关了啊,还是会这样,不是DRC的原因,头痛啊

我也遇上过,好像没有办法设置吧。反正我是因为图上有一组没有网络的器件,是直接和地连接所以会这样,因为敷铜敷的是地嘛。只要删掉那组器件就没事啦。

不过我也是机器 上有时有这问题有时没有。图大的时候会有。

多谢多谢,提醒了我,我去看看

好像也不是这个原因,我已经把没网络的器件都去掉了,还是这样,有没有经验丰富的来指点下啊

将GND的飞线隐藏。

应该是铺地的间距太大了吧!

ONLINE DRC OFF

没遇到过,帮不到你,I'm so sorry!

小编的意思,我不太明白,能否详细点说。

我曾经碰到过,我铺铜时只要地线有点更改,铜箔也就改了,

可我还是要用原来的铜箔,只能重新铺设!

小编能不能把整张图一下发上来


大家继续发表高见!

其实这个问题我早就发现了。



只要每到那个时候按ESC键就行了。



其实跟DRC有关的。

我将DRC关闭了还是会这样,就是在你修改网络为地的敷痛时才会出现,你改别的线不会有这个问题,不知道是不是因为板上有手动添加的网络。

这个太简单啦,用快捷键 N,H,A 后你再看是不是快多了!

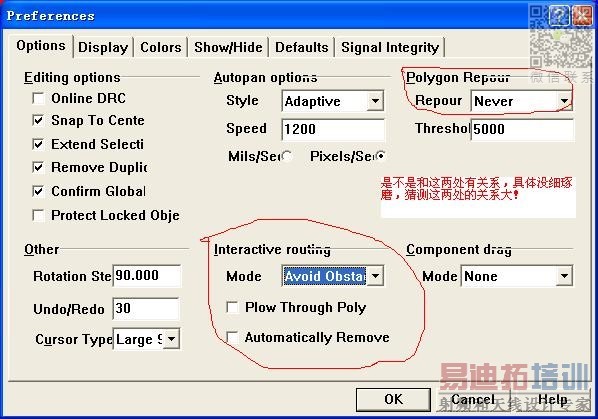

 同意14楼  把repour 关掉就可以了啊



都不行,郁闷

是修改网络变为地的覆铜啊?修改别的线又不会(你指单独一段线就不会是吗)?

为何要将一个网络全部修改为地的覆铜呢?

在什么情况之下会用到这个改变?过程是怎样的呢?好想知道,因为还没有遇到过你这样用的。

 就是在修改网络为地的线时才出现这现象。怎么会不懂我的意思的。大家说的方法我也都试过,好象都没用。

正在分析GND网络。你应该把在线检查关掉就行了。

会出现ALALYING GND...以前有人提出解决办法,我忘记在哪?

建议不要使用这个功能,特别是线路板移动、copy等都要等相当长的时间,可以用布线P、T或放填充P、F代替。

23楼的朋友,能帮我找找吗?在线检测功能我都已经关掉的。可就是会自动分析地网络。

不大理解24楼的朋友的意思,是说不要用右键点出放线,直接用快捷键吗?

谢谢两位了!

我也碰到过了此问题,我画PCB已有三年了,只是最近客户发给我一个PCB文件,后来我修改时,就发现凡是与地线相关的线路及元件包括元件的字符只要你动了,就会自动分析地网络,很浪费时间,除非把所有网络都隐蔽掉才行!就是因为如此,害得我漏掉了一根地线就去打样了,浪费了时间,但设置上我该取消的都试了,还是会自动分析地网络.把所有网络都隐蔽掉这不是一个解决根本问题的方法!不知问题是出在哪个元件封装上还是在导入CAD外框时导入了别的隐藏的东西造成的?还待各位高手解析......?   pengob@163.com

唉,都不行。是不是由PROTEL公司设计开发决定的。一碰到板比较大的,铺铜比较多的,都会出现自动分析网络。

非常感谢!
