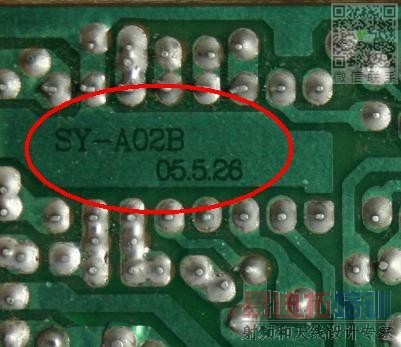

覆铜上的阴文刻字,如何制作的?(如图)

录入:edatop.com     点击:


有那位朋友知道,请讲解一下

我也想知道,帮你顶!

我也很想知道这个是怎么做的?以前也研究过没有成功.后来没有放了,放了个度锡层.

这要用软件把字符转换一下,我们公司的板子上的LOGO也是这样效果的。

请问楼上的朋友,这个是要用什么软件呢?能否给推荐一下.谢谢!

BMP TO PCB小软件,本站有,你搜一下能看到的。

把字放在禁止布线层也可以

记得有一次我也实验过了,是放在禁止布线层的,板子发到工厂后,工厂那边的工作人员说放在那层不行做不出来,也不知道是什么回事!

"把字放在禁止布线层也可以"的朋友,是否打样过?

好像不行的

这是可以的,但要想更快,更简单实现就用altium desinger 6.6,直接放入各种中英文字字体的阴文都可以一步到位。

很简单的

1。如果只是放标准的字符,则在元件库里 top 放字符,做成一个元件,不需要引脚

2。如果是logo, 请用 Coreldrw9 载入 logo 图片,用矢量方法描图, 输出成 bmp 黑白文件,记得用 附件的绘图板打开存盘一次!

      然后,用 bmp2pcb 变成 protel 格式,如命名为 logo.pcb,一般变成 top 层;

      在 dxp 打开, logo.pcb, 同样 copy 这个 logo 到元件封装里做成一个元件,比如 logo1  logo2,,,,,,

3.  在pcb 里放置元件  logo1,,,,   特别注意的是, 这个 logo 元件必须先放到空白处, 然后再移动到有铺铜的地方,

4。d r 设置安全间距为 1mil~5mil ,  e h 改变那块普通属性,注意, 把铺铜线变成 1mil,重新铺铜,

5。 把刚才能够 logo 元件去掉,  这样 空心的 logo 就出来了。
