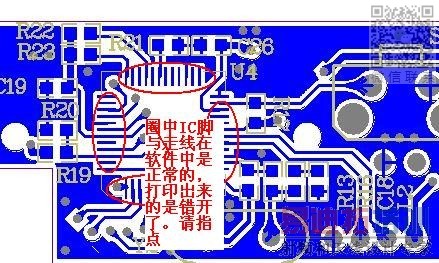

新人第一次画的PCB。中有一个小小的问题请教。谢谢

很有可能是其它层放到一起了, 如PASTE MARK, SOLDER MARK.

不是楼上所说的

这种问题。说不清楚。有可以是那里的参数设置有问题。

最好把打印预览的图发上来。

上面发的就是打印图。

在实际中是正常的

走线实际是正常就没关系吧.可能是显示问题.打印纸上也是正常的吗?有些丝印放在过孔上了哦.

回楼上。丝印放过孔上应该没有没有问题吧

打印出来的就是上面那样了。而且我试了99SE自带的例子。也是上面同样的问题不知道能不能做板

换一台激光打印试试

换一台激光打印试试
