请教一下PCB中DRC的问题
录入：edatop.com 点击：
我在手动布线之后用DRE检查，上面出现很多violation，但不知道该怎么看，出现错误的会在PCB图上面显示吗?没有连接好的网络会有什么标示吗?

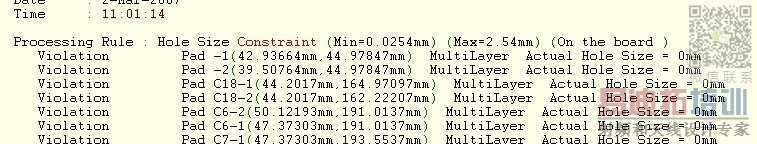

1.焊盘孔尺寸超出范围

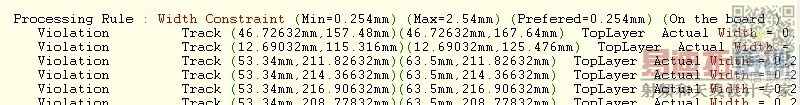

2.线宽超出范围

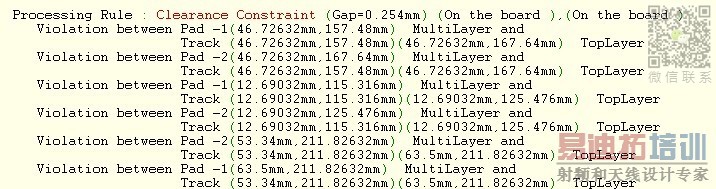

3.线与焊盘过近
4.网络没有连通，每一个subnet为net中的一组

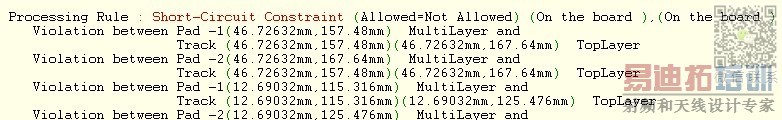

5.所列焊盘与线短路
打开板层颜色选择（99se为板层选择），打开DRC选项，错误以设定颜色点亮，可修改rule
晕菜
