求助 画pcb遇到的问题
录入:edatop.com 点击:
就是在画pcb图时规划好电路板后,装入网络表和元件封装时生成的元件图不在
规划好的电路图的区域内,而总是生成在电路板的右下方,这究竟是怎么回事啊?
没问题的,只要正确生成就行!

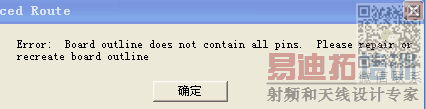

谢谢LS的,可是这样选择自动布线时,不能进行啊
是你没有画板框才会这样.
都是这样俄 !
是的。没画板框。
我也有个问题:原理图中,ic的3支脚分别引出一根线到另一块ic的3支脚, 而在pcb中却自动布成一根铜箔线连接2块ic的3支脚。请高手指点。
