请教网络表的一个错误
录入：edatop.com 点击：

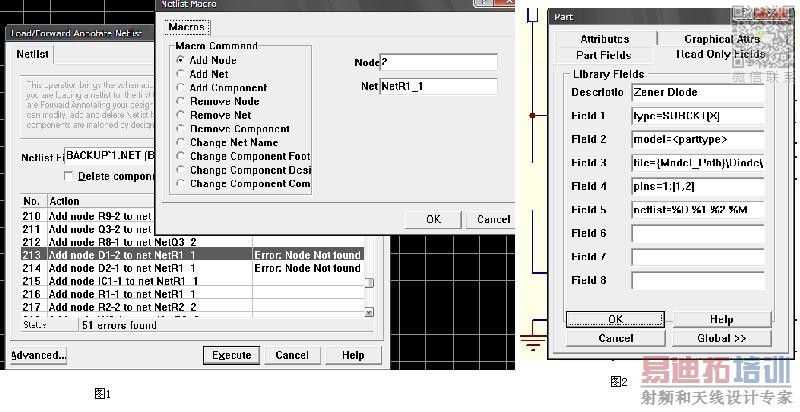

在尝试把原理图的网络表导入PCB时,提示了很多关于二极管的错误,如图1所示,在网上搜了一下,好像是二极管的二个管脚的名称在原理图与PCB库中的不太一样,我就深度修改原理图中二极管的管脚,但如图2所示,这样一来应该怎么办啊?还是别的原因啊?请大侠指教啊,谢谢了！
原因CB库的二极管的引脚好是 A 和 K ,但原理图里面的是1,2 ,他们对应不上找不到点了.
解决:
在PCB库里面找到二极管的封装,把引脚的A K分别改成1 2 保存`就可以了`
