大面积敷铜

录入:edatop.com     点击:

各路大侠,请问在protel中有的地方要大面积敷铜时,我用的办法是先画轮廓,再调整,

但这样很困难啊,因为要牵扯到很多零件所以很慢很容易弄错,有没有办法先画小块的敷铜再将它们无缝合并啊?

大侠们平时都是怎么操作的啊?请教教我。

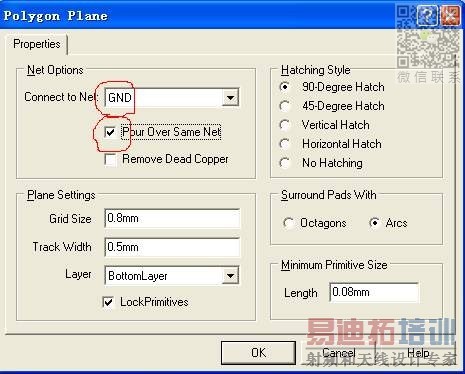

只要设置相同网络,勾选相同网络覆盖,敷铜就可以多块无缝拼接。



多谢wulin大哥指点,感激不尽
