PROTEL 99SE 中如何验证连通性？
录入：edatop.com 点击：
PROTEL 99SE 中如何验证连通性?谢谢了。
PROTEL 99SE是根据网络表来判断有没有全部连通，没有连通的网络在Violations里会有报告，点击没有连通的网络看Violation Details可以看到此网络的详细情况及连通的百分比。
不行，打不开，能说具体点吗?
难道没买书吗?
简单点吧，就做drc检测就得了，在错误报告中看好了。

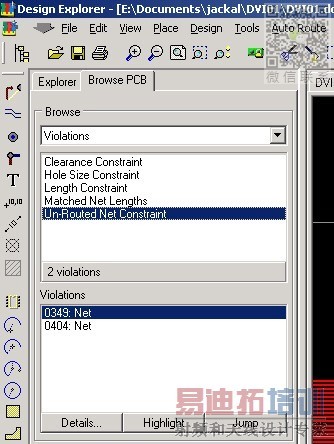

请看下面的图片，在你的电脑上应该有吧，要先打开on line里的相关项目

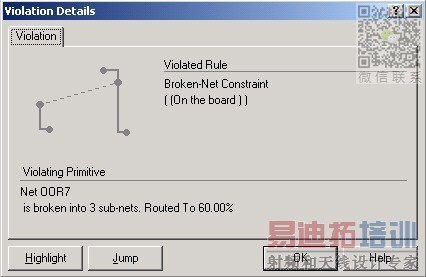

点击上图中的Details后会出来下面的对话框，就可以在这里看到你的布通率了，如果还想知道是哪里没有布通，那就要看设计规则检查出来的报告了。
最好还是多看些书。
知道了，谢谢各位。
谢谢……
不错,顶一下！感谢小编！
