遇到问题了,大家进来瞧瞧

录入:edatop.com     点击:



问题如下:

我用的99SE内电层的方式设置GND层,在这层里面割了两个区域A,B为3.3V.

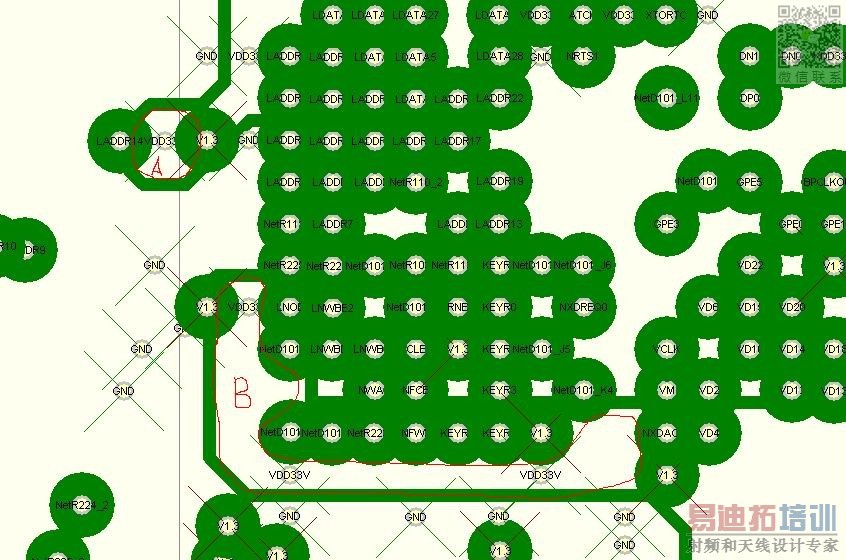

内电层大家都晓得是照片按负片反拍的.那么图中绿色的部分就是无铜区域.图中A,B

两个部分被绿色部分封闭完了,那3.3V就引不到这个区域了呀.用DRC检查没有发现有坏的

网络.这是不是protel99se的bug啊,这是我在画一个BGA封装的电源因为周围过孔打的很密通过

内电层割块的发法就很容易出现这种问题引不进去,大家以后要注意啦.

如果加工厂照片是按图片显示那样负片反拍我觉得就是因该这样理解

不知我的理解是否正确还望大侠斧正啊...

正片分割,不能出现回字形分割,负片是可以的。

楼上的大侠,正片分割怎样理解呢?

我现在这个因该是负片分割吧,按你的意思是我的A,B两个区域是连通的没有被隔断开来是吗?

谢谢。
