自画的PCB,请大家指点

录入:edatop.com     点击:

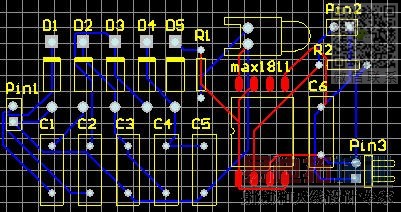

小弟初学Protel PCB,这是我画的PCB板,有不正确的地方请大家指点,我想把它制成板子,做成这种效果就可以了吗?

图中兰线和红线宽度是10mil,宽度够吗?



做单面板就够了,或者买块5RMB的面膜板,把器件插进去,连线就行了。

应该是做双面板,线宽就够了。

做单面的,就不行了。

双面板10MIL的线宽是可以,一般建议尽可能宽,不过焊盘要加泪滴。

完全可以做单面板,把贴片件换成插件的,线宽做到0.5mm以上。

单面板不行的,这个元件没有插件

可以了

全部都改成贴片的不也可以做单面板?

单面板和双面板成本相差还是比较大的
