Protel99SE/DXP/2004/AD6中如何设置板框线跟板内元素间的间距?

录入:edatop.com     点击:

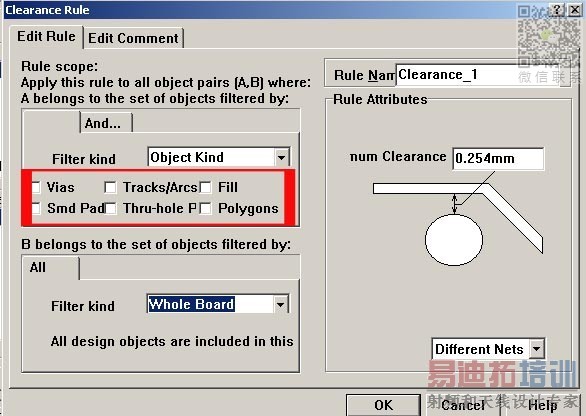

 如下图,是在99SE规则设置里面的一个对话框,大家应该很熟悉他的。我在这里没有找见ObjectKind里面的KeepOut,请问怎么样设置与板内元素间的间距?

还有,我在ProtelDXP sp3以及后续更高版本根本找不见这样类似99SE中的这个对话框。在此先谢过大家的帮助解答!

红线区域中没有发现跟板框线相关的选项。该如何设置板框线跟板内元素间距?

UP,小编,高手们,谢谢帮忙!

UP,谢谢!

keepout layer

99se我常用这个设置覆铜区的间距,AD6.6里在哪儿设啊?

路过,顶一下~~~~

你没装SP6补丁吧,小子?

其实DXP或者AD6设置还要方便点,我现在没装,所以不说了,如果是PADS就非常方便设置了.

关于99SE请看下图

谢谢!我没有安装那个补丁SP6

在PADS2005里面应该很简单,Allegro中?

现在在外面,毕业了,没有电脑了.谢谢大家!
