求助 PROTEL 99SE layout 连线问题

录入：edatop.com 点击：

请教各位一个问题,就是我修改PCB Layout的时候,重新导入网络表,连线的时候为何走线不直接和相同网络连接?

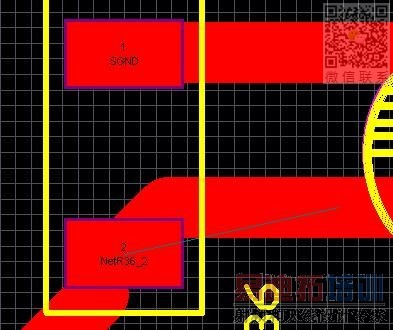

附件中我已经用带电气线连接两个相同网络,但是为何还存在飞线?

期待大家的回复！~谢谢！~

你没有连接好

无法判断你走的线迹是否和焊盘通网络

按快捷键DO在调出的窗口的DRC ERROR前面打勾，在编辑PCB的时候错误就会以高亮很直观地表现出来

看看你的连线,应该和焊盘的网络是不一样的.

连线应该和焊盘的网络是不一样的
