Portel99能实现两个不同得PCB图得拼接吗
录入：edatop.com 点击：
请问Portel99能实现两个不同文件得PCB图得拼接吗?比如说我先画好一个PCB－pcb1，几天后又画好另一个PCB－pcb2，请问能不能把pcb1拼接到pcb2上面去?如果两个pcb的工作层面不一致该这么处理?
是啊，我也想知道，谢谢各位大虾
是啊.这个棘手的问题我以前也碰到过,就是如何将两个已经布好线的PCB图文件放到一个PCB图文件里面,包括两者的网络标号,我曾试着用拷贝过去,但相应网络标号无法显示.
有一种方法就是在原理图里面添加,从新导入,但还是要重新布其中一个PCB图,很费时间,希望能找到更有效的办法！
这个似乎是没什么好办法
和做拼板不是一个道理吗?用特殊粘贴不就可以解决了?
方法有两个：1，Edit--〉Paste Special--〉选择带网络即可；
2，拼板是为了洗板，可用GERBER拼；
3，板层要相同，除非是边角，可以多层兼容双层或单层。
个人也同意楼上的说法。如果不是同层数的话，洗板厂一般也不会拼在一块做吧?
还没看到清楚有回答。
会的话，就要说清楚

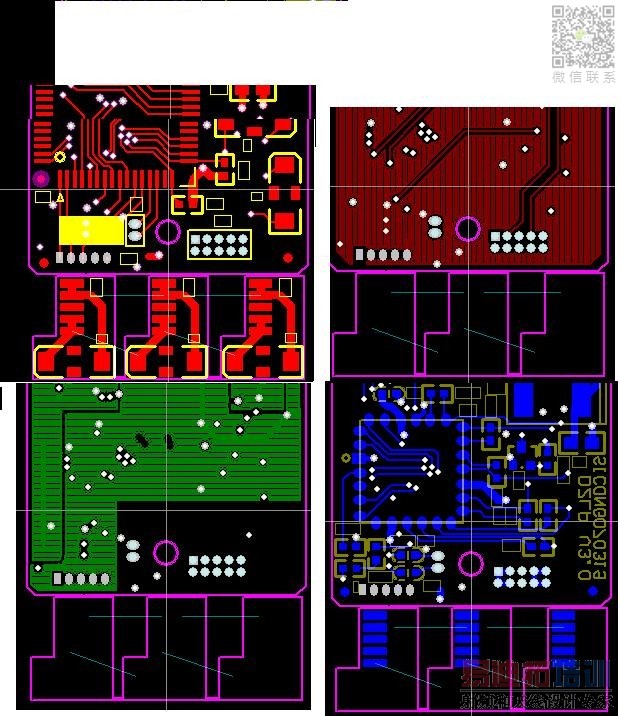

不同层数的电路板也是可以拼在一起的。上面的图就是拼板后的各层。
我的一个板子，得带一块小板，大板是4层板，小板是2层板。我把他们合在了一起。这个板子生产过，没有问题的。
上面的显示鼠线没有关系的。看着不顺眼，给各自取个不同的名字就行了。
不知你设计的两块板是否有逻辑联接
