在PCB编辑器中能否放置短路线?

录入:edatop.com     点击:

1。完成自动布线后,发现两个元件本来相临很近,可走线七拐八拐,如果在附近放置两个过孔,再将两个过孔用短路线连接就很好,可是在PROTEL中有否短路线?如果不放短路线PROTEL就认为线路没有连通,总显示预拉线。

2。用手动布线时,走线的宽度再哪设置?

请指教!谢谢。

1.你的想法是对的。自动布线后手工修改是普遍做法。放置跨线是修改内容之一。

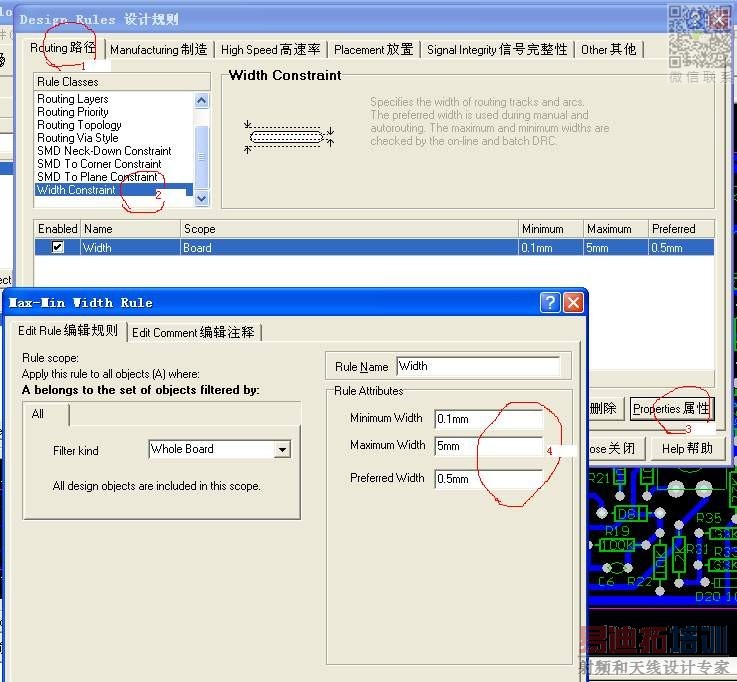

2.设置线宽 :Design\Rules... 设置最小、最大、常用线宽(如图)。在使用中按Enter+Tab键选用线宽。

请进一步指教,如何放置跨线?protel 中有跨线吗?布线采用手动画线时,画线的宽度只能在“RULE\ROUTING\WIDTH CONSTRAIN”中设置吗?

1.跨线分短跨线(硬线)和长跨线(软线),短跨线主要用于单面PCB,而绘制单面板通常都是手工布线,自动布线无法满足要求。放置跨线就是放两个焊盘,用顶层画线临时连接(单面板通常都是底层布线),等完成后检测无误再把顶层线属性改为顶层丝印即可。应用短跨线最好统一长度以便于制作和美观。如应用的频繁最好做一个封装,用的方便。图1

2.设置线宽 :按Enter+Tab键选用线宽。图2
