99SE铺地后...
录入：edatop.com 点击：

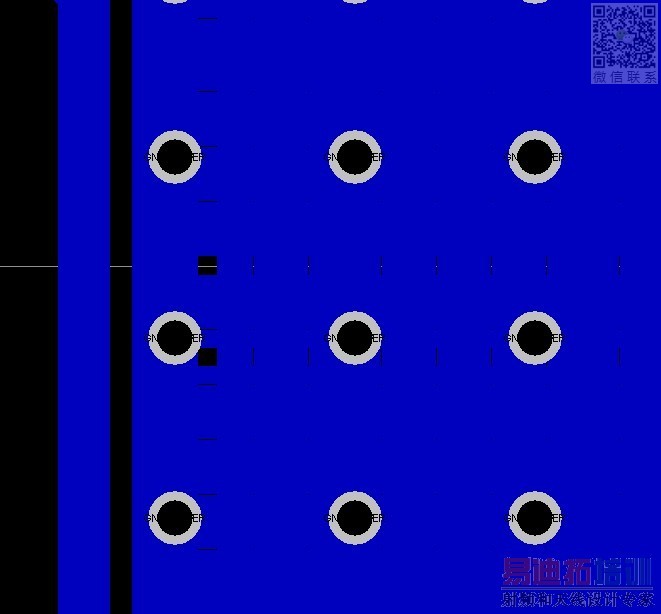

我的99SE铺地后 会出现如图这样的空格,请教各位这是为什么?补泪滴以后才有的
没事的,只是显示问题
哦 谢谢！
显示问题，经常遇到类似情况。
没关系，你只要在空格的地方再走线就行
我的也有呀,但我不知道是为什么.
不是显示问题.在CAM350里打开,
和PROTEL里有一样的问题.
可以解决,
在Polygon Plane 对话框的track width数字比 Grid size数字大即可，
你原来是两数是一样大的吧?
在铺铜设置的右下角有一个最短线长度的值, 将其改小,这样可以是部分铺铜错误的地方(铺铜拐弯或圆弧 时的最短线的长度小于此值就会出现 部分铺铜的丢失,而铺不出来的问题) ,gird和 track 的设置是全局铺铜网格的设置, 格>线 就有格,反之就是实心 ,同时建议 勾上remove dead copper
