画PCB遇到的问题，资深工程师帮忙看看
录入：edatop.com 点击：

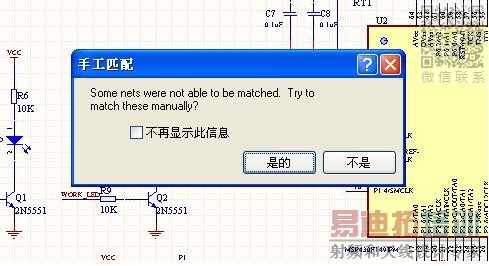

按下“YES”；
按下“是的”；

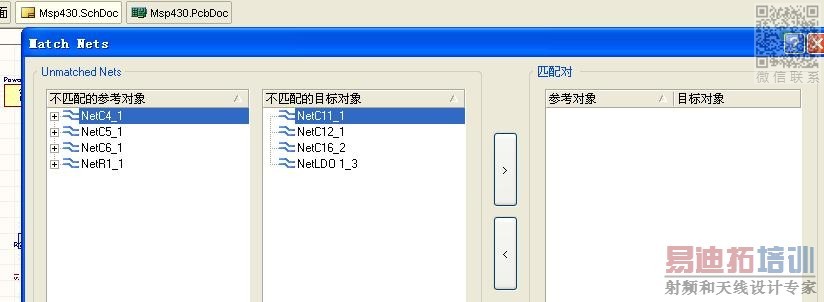

如上图所示！我在画好原理图后转化PCB'时遇到的问题，怎么就是提示我不匹配呢?因为我刚刚画PCb不久，是不是有什么地方没有注意到！大家帮帮忙啊！
原理图元件管脚与PCB库封装脚不匹配，应该是原理图脚为1，封装脚亦为1
你定义时出现的错误
恩
