为什么ERC会出错

录入:edatop.com     点击:

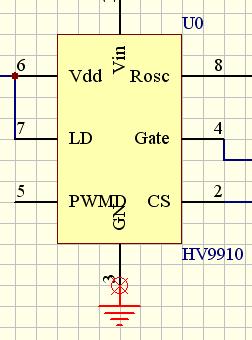

我的三号引脚一接地就出错  如果中间有个电阻就不出错

 #1 Error  Open Collector Pins And Power Pins On Net GND
   Open Collector Pins      : led驱动电源.Sch(U0-3 @490,140)
   Power Pins               :
请高手指教

3脚你的顺序搞错了,number朝外,name朝里面就行了
