在AD6.X 中如何批量修改線寬？
录入：edatop.com 点击：
請問,各位,如何在AD6中就同一網絡的線寬進行批量修改?謝謝.
这个问题还真的不知道！关注着！我知道了立即回贴
现在知道了，和修改字符的大小类似！
1.点选一段线后，再点鼠标右键，选查找类似对像，出现一个对话框，把NET这项也选Same,再点确定！出现另一个对话框，修改里面的线宽值后点确定！线就改成了你要的线宽！
多謝仁兄不吝賜教！
這個問題,能不能幫忙看一下,謝謝.
AD6.8 新功能請教各位.
如何使用所謂:拖動時不改變導線角度的新功能?
因為我看視頻教程中有介紹此功能在ad6.0的界面內.
可是,在AD6.8中為何TOOLS---PREFERENCES中倒不見了"Preserve angle when dragging"這個選項?
那我在ad6.8中如何運用此功能呢.....
一般情況下,當我試圖將原有導線向焊盤扡動時因onlinedrc的作用便有綠色警示.可是仍可將導線放於其上.即使有shift+r(逃逸)切換也不行,照樣能放......另外,我如果自己再畫一條導線的話,shift+r便有了切換的功能了,但對于拖動原導線它就是行不通....
高手們這是怎麼回事啊...
不明白你说的！QQ497621983

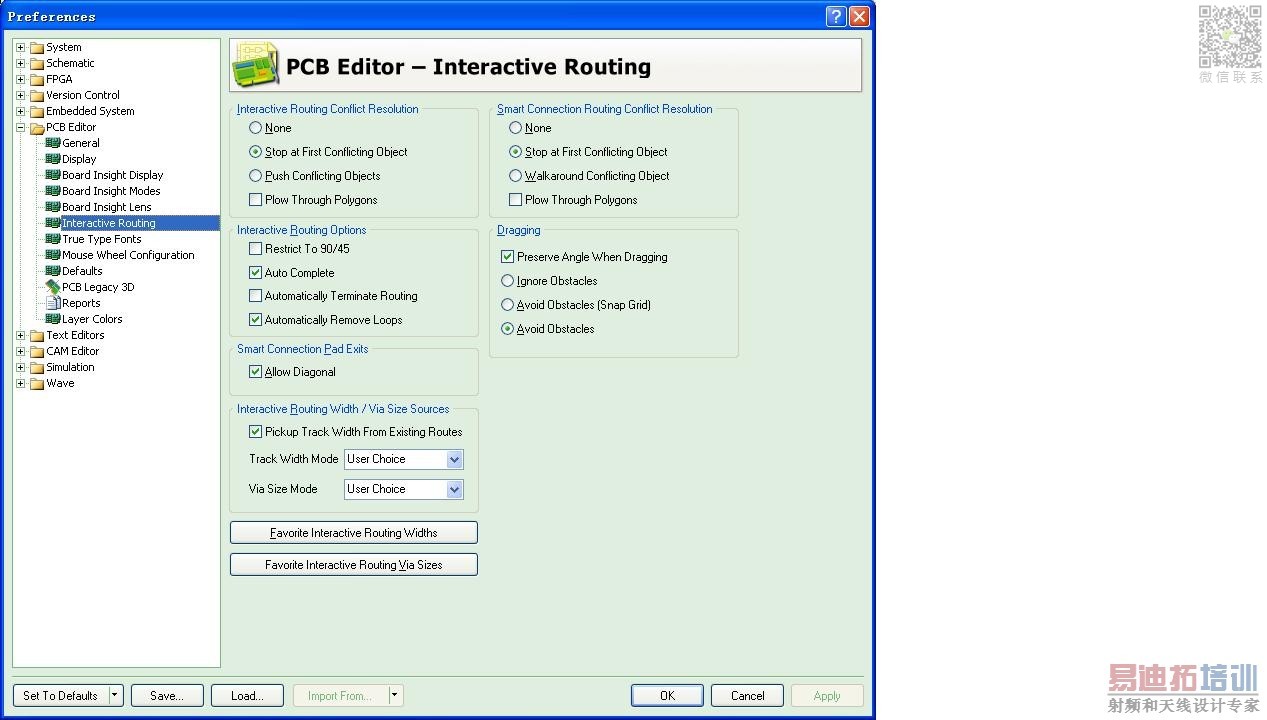

就在下面的设置中。
謝謝
