求教PCB版没有孔的问题

录入：edatop.com 点击：

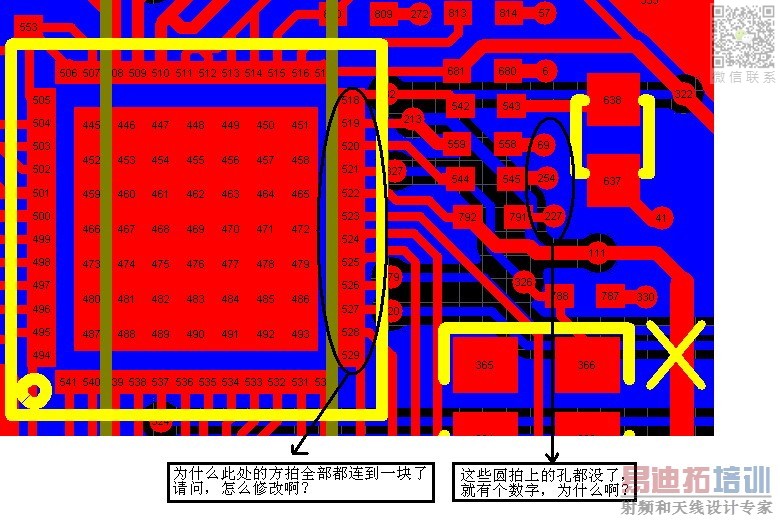

如图所示，转换gerber后，用protel打开，有一个IC的方拍都连到一起了，而且所有的孔都没有了，只有个数字在原来孔的位置，这是为什么啊?真心求教！

估计是盗版的原因吧，只有自己画了。大家说，如果我自己把过孔放上去，应该也是可以的吧

自己放上去也是可以的应该

因为你Gerber转protel,在protel里把你的通孔变成单面焊盘拉，所以你只看到了那数字在原来孔的位置

你可以把那些大小一样的焊盘编辑转化成过孔

你可成Tools--->Convert--->Convert Free ads to Vias 设置即可
