如此的规则设置

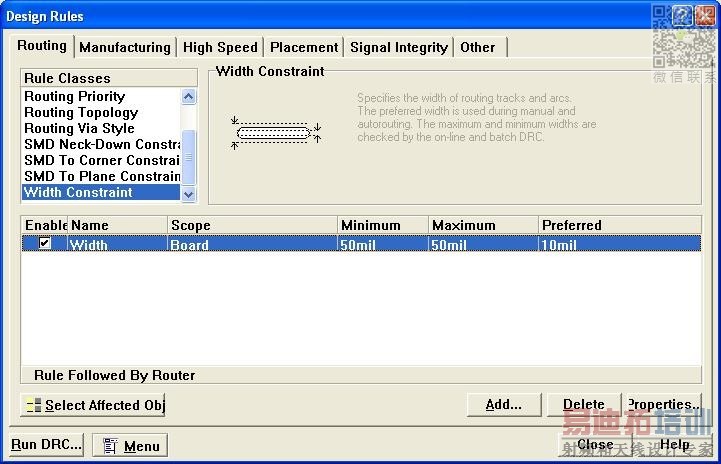

如此的规则设置，如下，这不冲突了吗?

以上的规则是坛子里前辈上传的学习用的pcb文件中的设置。

谢谢！

没有回答?

在99se可能没有，但在AD6就会有。

在布线是50mil

应该是选优先的吧｀｀

如此的规则设置，如下，这不冲突了吗?

AD6中冲突了……

有高人给出个解释?

谢谢！

当然冲突啦.

首选那栏的数字要在最小到最大的范围之间.

我都是用MM的

一般设最小的为.2

最大的设7

首选设.2或者.3

谢谢回答！
在ad6中肯定是冲突的，但是为什么这块板的原作者会弄出这样的规则设置……

费解……

不要乱搞呀

这个主要是用于自动布线或交互布线时，自动匹配线宽的，他们分别是 最细 ，最粗，和优先（首选） ，比如一个+5v的网络 ，在普通的走线为0.5mm ，连接芯片管脚较密时使用0.2mm的线宽，大电流的地方可能会使用1mm的线，你就可以设置最小0.2mm ，最大1mm ，首选（这个值可以根据你用的最多的一个线宽如0.2 或0.5 ，看你布线的要求和间距了 ）

楼上的解释的不错！

谢谢九楼！谢谢六楼！
