关于DXP2004中的全局改变

在PROTEL99SE中有个全局改变的功能,相信大多的人都很熟悉这个功能.

然而到DXP2004好像这个功能消失了一样.其实不是消失,而是有另外一个名字了,也不在元件的属性编辑对话框中.而这个功能也变的更强大了.几乎可以对设计中任何一个需要全局修改的都可以做到.相信很多用DXP2004的朋友不知道怎么使用.

这里稍做一下介绍.希望对使用DXP2004的朋友以后工作有所帮助.这里例举原理图的全局封装改变.

1.先选择一个元件,定义封装,选中需要改变的的元件,是用Shift+鼠标左键(和WINDOWS中ctrl+鼠标左键,功能类似)

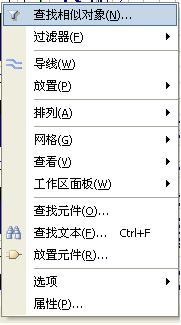

单击右键,选择"查找相似对象"如图

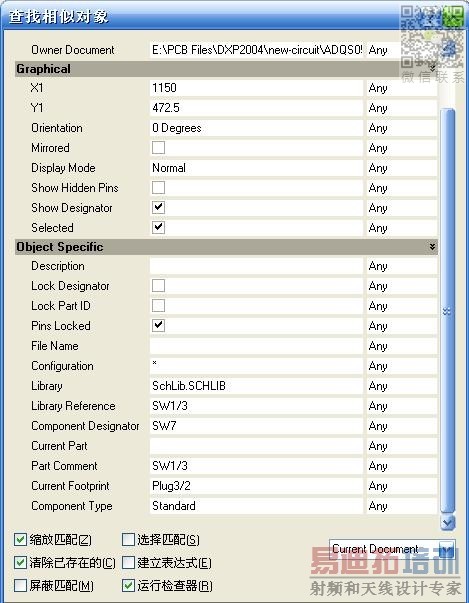

弹出"查找相似对象"对话框,

把"屏蔽匹配""建立表达式"复选框的钩去掉,点"应用"

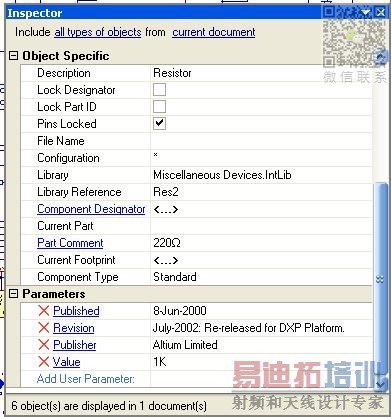

弹出"Inspector"的对话框(如下)

这里我们要改变的是封装,所以在"Currcent Footprint后面填如封装名(注意:在Currcent Footprint 一定要<....>才可以进行封装全局改变,如果你Currcent Footprint项中已经有显示封装名了.那就表示你前面的选择有错误,请重新选择)

填完封装名称(可以直接复制)单击其它任意地方.图纸会缩小.表示更改成功！

这是其中一部分的应用,这个功能可以应用到PCB、PCB库和原理图库。

thank you very much

顶！

为什么我的就不行

Thank you very much！

感觉还是99SE的全局修改比较方便一些

谢谢，顶

最开始为这个功能费了好大功夫的说

我xx

终于弄懂了

zhichi
