三脚变色发光二极管的原理图库该怎么做？
录入：edatop.com 点击：
大家好，请教大家一个问题。以往总是用红的或是绿的发光二极管，图库中有，可以直接用，也可以自己做。现在我看到有用三脚变色发光二极管的，这种三脚的发光二极管大家在原理图中是怎么表示的呢?把库做成什么形状的啦?
不知道传图，有心无力了！

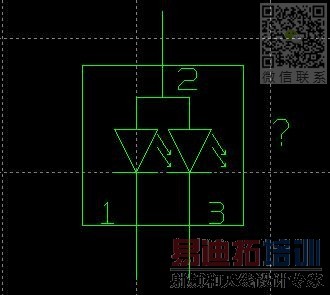

我把这三脚的双色LED画成这样了，大家能看懂吗?
我也是这样画的，同意3楼
同意
图形只是表示，只要引脚能对上就好，我是画两个二极管当一个元件的两个子元件做的，我用的是AD6
