这样检查PCB板行吗?急

录入:edatop.com     点击:

我用原理图的网络表和PCB中的网络一个一个的比,这样可以保证准确性吗?大家有什么好的方法吗?

这样即不保险又累人,调网表的时候要小心一点

那有什么好方法吗?请大家给说说吧!我先比了一下网络,然后又查了一下线看看有没有没联好的,确实挺累的。大家帮帮忙吧!

用什么软件,在DXP中用Design→import changes from *.*可以直接检测。

那如果是99se呢?

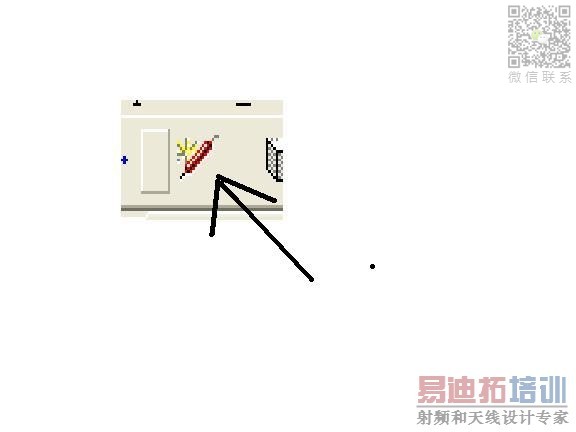

我用这个图标!查找和比对原理图!

在SCH中用更新PCB工具,在PCB中用更新SCH工具

做个DRC不就得了!

DRC没问题,就是都是ok的了吗?

我用的是99SE,七楼的请说说具体更新怎么做啊?我主要是检查PCB图

六楼的,我不太会用那个图标,我在PCB里先点了一下那个图标,又点了元件,之后自动回到原理图中,可是没看到怎么样啊,是不是还是要自己一个一个的来检查啊?我相信你一定能行,再说一下你是怎么使用的吧!谢了!

检查原理图和PCB的网络可以通过原理图生成的网络表和PCB比较,用PCB 中的Design=netlist manager=menu=compare netlist to board核对网络,

上面12楼的能说明白点吗?  搞不懂啊?

就是在PCB设计时,在DESIGN=netlist manager中有那项可比较原理图的网络与PCB的网络是否一致的呀.

我一般都是做DRC,没错误就行了,当然,网络表要调用原理图生成的。

同意
