Designer 6.8里怎么布拐角是弧线的走线

录入:edatop.com     点击:

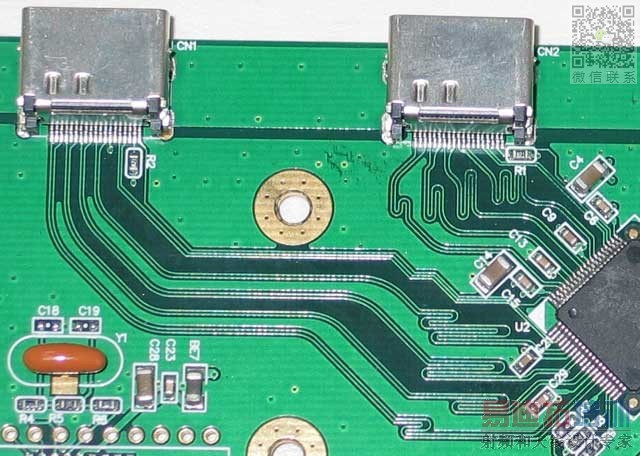

希望对高速差分信号布成没有尖角的线路,参考下面这张板子的式样。


设了RoutingCorners对Sytle为Rounded,可是没效果。

劳烦各位高手给个提示好吗?

不是AD6.8布的,应该是PADS布的板

怎么用AD6布成这样?

AD对这种线到底能做吗?反正我没见过。

看个人技术,在布线时用shift+空格键可以切换布线的角度,可选90度,45度,圆角,圆弧和无角度线

小编所发的那块电路板,那些线应该是属于等长线
